Endschalter REL





Beschrieb

Endschalter und Sensoren gibt es viele, aber nur wenige sind geschaffen für den Einsatz unter rauen Umgebungsbedingungen. Mechanische Endschalter werden zur Positions- bzw. Lageüberwachung von beweglichen Maschinenteilen eingesetzt.

Kiepe Endschalter sind kraftschlüssige, elektromechanische Schalter mit zwangsöffnenden Kontakten in massiver und robuster Ausführung. Sie sind in verschiedenen Gehäusevarianten und mit verschiedenen Schalthebeln erhältlich.

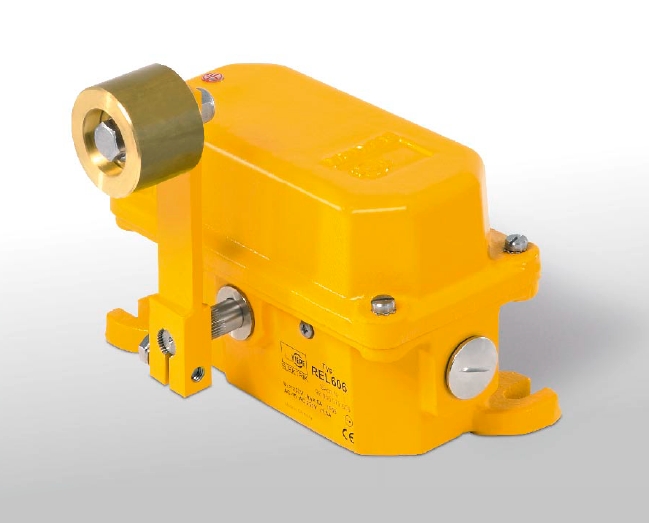

Der Rollenhebel-Endschalter REL wird in Anlagen mit besonders rauhen Betriebsbedingungen wie z.B. dem Braunkohle-Tagebau eingesetzt. Die Geräte (Gehäusematerial Grauguss) sind für den langjährigen funktionssicheren Vorortbetrieb konzipiert. Alle aussenliegenden Teile sind entweder aus Edelstahl oder besonders galvanisch behandelt. Die Schaltpunkte – beide werkseitig auf 10° voreingestellt – können innerhalb 5° und 35° variiert werden.
Der Rollenhebel wird über eine Verzahnung auf der Welle gehalten. Die Verzahnung erfolgt in 12° Schritten. Diese formschlüssige Verbindung und die zwangsbetätigten Schaltelemente erlauben den Einsatz des Endschalters in Sicherheitsanwendungen.

Achtung: Die Schalter dürfen nur in Steuerstromkreisen eingesetzt werden!





Technische Daten

Generell
Erfüllte VorschriftenEN 60947-5-1 / EN 60947-5-1 / VDE 0110
GehäuseGrauguss, EN-GJL-200
RollenhebelRolle: CuZn39Pb3, Halter: Edelstahl
LackierungDD-Zweikomponentenlack, gelb RAL 1004
Befestigung2 Langlöcher für Schrauben M10
SchutzartIP 67 nach EN 60529
Zulässige Umgebungstemperatur-25 °C bis +70 °C
Rollenhebelauslenkung75° max.
Bestellnummer92.056 979.606
Elektrisch
Leitungseinführung2 x M 25 x 1,5
Bemessungsisolationsspannung UiAC 230 V, DC 230 V
SchutzleiteranschlussIm Gehäuse, M 4
SchaltsystemSchnappschalter, 2 zwangsöffnende Wechsler
Konventioneller thermischer Strom Ith6 A
Schaltvermögen Ie /UeAC 15 / DC 12 : Ue = AC 240 V, Ie = 1,5 A
Anschlussleiterquerschnittmax. 2,5 mm²





Bestellübersicht

Artikelnummer Bezeichnung Option Kontaktbestückung Temperaturbereich Shop
92.056 979.606 Endschalter REL 606 - 2 Wechsler -25°C... + 70°C
Ersatz- und Zubehörteile
94.047 137.001 Rollenhebel REL
220.06.04.01.05 Schaltelement 1 Wechsler
580.00.16.01.01 Druckausgleichelement M12 (Entlüftungsmembran)





Massbild


Klicken Sie auf das Massbild für eine grössere Ansicht

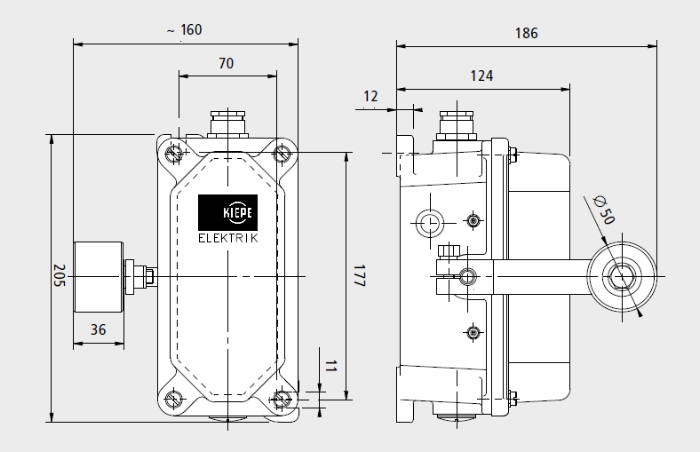

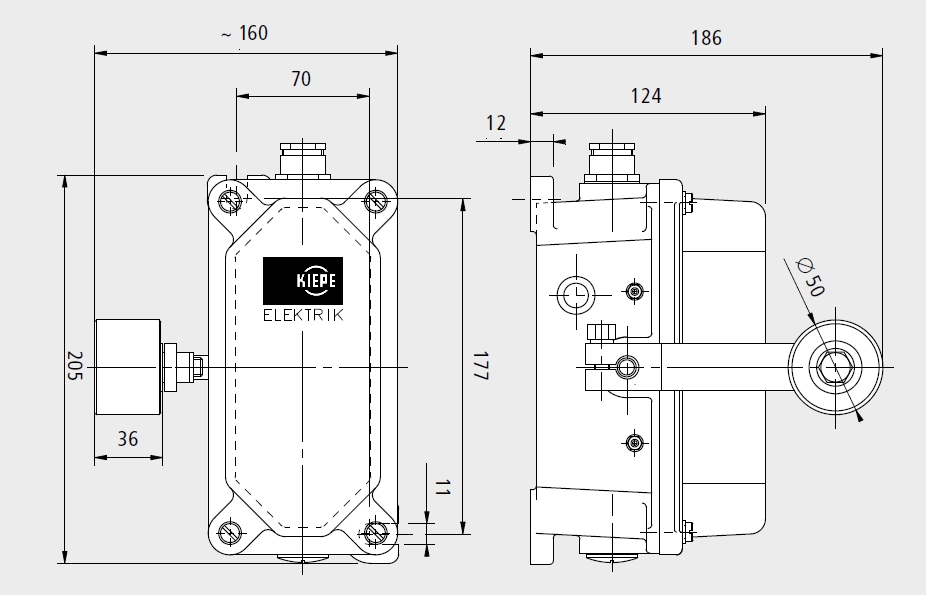

Massbild REL
