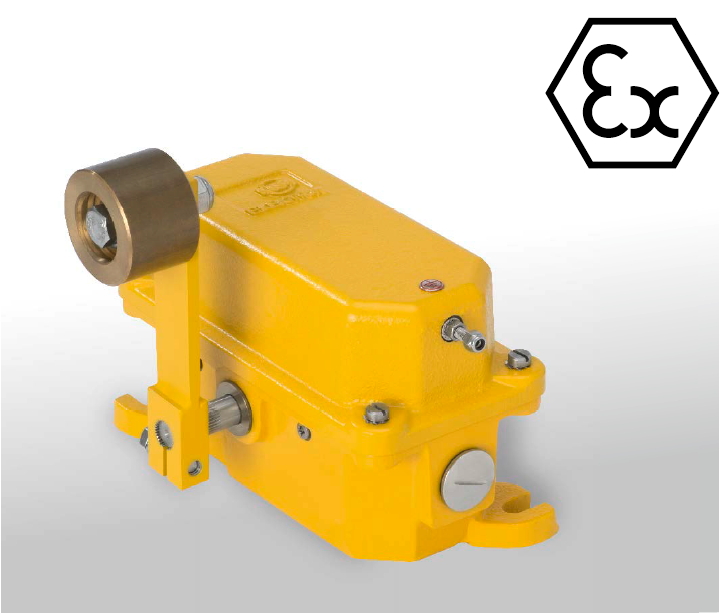

Endschalter REL EX





Beschrieb

Anwendung

KIEPE Endschalter vom Typ REL EX werden zur Wegbegrenzung beweglicher Maschinenteile und zur Begrenzung von Fahrwegen eingesetzt. Die Endschalter eignen sich für den Einsatz in Transport-, Förder-, Verlade- und Mischanlagen von Schüttgut in ortsfesten Anlagen.
Die KIEPE Endschalter Typ REL EX sind je Schaltertyp für den Einsatzbereich in explosionsfähiger Atmosphäre mit leitfähigem Staub, Gerätegruppe II, Kategorie 2 , in Zone 21 und 22 (Typ REL EX II 2D) bzw. Kategorie 3, nur in Zone 22 (Typ REL EX II 3D) geeignet.
Der KIEPE Endschalter Typ REL EX ist konform zur ATEX-Richtlinie 94/9/EG und erfüllt die Schutzziele der Niederspannungs-richtlinie 2006/95/EG. KIEPE Endschalter Typ REL EX besitzen ein robustes Graugussgehäuse, sind mit 2 zwangsbetätigten Wechselkontakten mit Sprungfunktion ausgestattet und haben zwei einstellbare Schaltpunkte.


Funktion

Der Endschalter Typ RES EX schaltet, wenn der Rollenhebel in Drehrichtung ausgelenkt wird. Der Rollenhebel kann auf der Kerbverzahnten Achse in 12° schritten montiert und bis maximal 75° ausgelenkt weden. Der Schaltwinkel kann je Schalter durch eine einstellbare Nockenwalze eingestellt werden.
Dadurch ist neben der Sicherheitsabschaltung auch eine Vorwarnung realisierbar. Der Rollenhebel ist federunterstützt und stelt sich nach der Freigabe wieder selbstätig in die Grundstellung zurück.

Hinweis! Schaltwinkel ab 15° sollten ab Werk eingestellt werden.





Technische Daten

Generell
BezeichnungEndschalter Typ REL EX, ATEX-Variante
BetätigungsartBidirektional (zweiseitig wirkend) über Rollenhebel
Erfüllte VorschriftenDIN EN 60204-1, DIN EN 60947-5-1, EN 620
ATEX
Erfüllte ATEX-VorschriftenEN 60079-0, EN 60079-31 Schutz durch Gehäuse „t“
Gerätegruppe / GerätekategorieII / 2D, 3D, brennbarer, leitfähiger Staub
ATEX-Kennzeichnung für Zone 21, 22REL EX II 2D Ex II 2D Ex t IIIC T85°C Db IP67
ATEX-Kennzeichnung für Zone 22REL EX II 3D Ex II 3D Ex t IIIC T85°C Dc IP67
ATEX-ZertifikatEPS 12 ATEX 1 479 X
Mechanik
GehäuseGrauguss DD-Lack gelb, RAL 1004
BefestigungEdelstahl, Rolle: Messing
EinbaulageHorizontal bis ca 30° Neigungswinkel
AuslenkungRollenhebel Max. +/- 75°
Mechanische Zuverlässigkeit> 10.000 Schaltspiele
Gewicht5,4 kg
Elektrik
Schaltsystem2 Wechsler (Sprungschalter) zwangsbetätigt, vergoldete Kontakte
Schaltbereich5°bis 15° und 15°bis 35°, einstellbar (werksseitig 10°)
Leitungseinführung2 Gewindebohrungen M25x1,5 mit je 2x EX-Verschlussschraube, 1x EX-Kabelverschraubung beiliegend
GebrauchskategorieAC-15: 230V, 1,5A / DC-13: 60V, 0,5A / DC-13: 24V, 2A
Anschlussleitungsquerschnitt0,75 mm² bis 1,5 mm²
Schutzleiteranschlussim Gehäuse, M 4, Schutzklasse I: Schutzerdung
Bemessungsisolationsspannung Ui250 V
Bemessungsstoßspannungsfestigkeit Uimp2,5 kV, Überspannungskategorie II, Verschmutzungsgrad 3
Thermischer Dauerstrom Ith6 A
Kontaktzuverlässigkeit30.000 Schaltungen bei 100% Ie
Umweltbedingungen gemäss DIN EN 60947-5-5
Zulässige Umgebungstemperatur–25 °C bis +60 °C
GehäuseschutzartIP 65 und IP 67 nach EN 60529





Bestellübersicht

Artikelnummer Bezeichnung Einsatzbereich Kontaktbestückung Temperaturbereich Shop
92.096 230.606 Endschalter REL EX 011 II 2D gelegentlich explosionsfähige Staubatmosphäre (Zone 21, 22) 2 Wechsler -25°C... + 60°C
92.096 521.606 Endschalter REL EX 011 II 3D seltene explosionsfähige Atmosphäre, erhöhter Schutz (nur Zone 22) 2 Wechsler -25°C... + 60°C
Ersatz- und Zubehörteile
113.52.01.20.01 EX-Kabelverschraubung M25 x 1,5; Dichtbereich Ø11mm bis Ø16 mm
113.52.87.20.01 EX-Verschlussschraube M25 x 1,5
94.047137.102 EX-Rollenhebel Edelstahl mit Messingrolle für Kerbverzahnung


Wichtiger Hinweis:
Die dem Gerät beiliegenden Kabel- und Verschlussschrauben sind gemäss EG-Baumusterprüfbescheinigung ausgeführt. Wenn Sie andere Kabel- oder Verschlussschrauben verwenden, kann die Betriebserlaubnis für das Gerät erlöschen!





Montage


Der Endschalter vom Typ REL EX (1) wird mit je 2 M10 Schrauben auf einer Unterkonstruktion in Einbaulage befestigt. Die Rolle des Rollenhebels sollte mit einer maximalen Schaltrampe von 45° (3) des beweglichen Maschinenteils (2) angefahren werden. Der maximale Auslenkwinkel (3) darf während des gesamten Maschienenweges nicht überschritten werden. Der Rollenhebel ist austauschbar und kann auf der kerbverzahnten Schalterachse in 12° Schritten frei fixiert werden. Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.

Wichtiger Hinweis:
Zum Schutz vor elektrostatischer Entladung ist der REL EX mit leitfähigen Verbindungen und einem externen Potentialausgleichsanschluss versehen, an den eine mind. 4 mm2 Potentialausgleichsleitung unmittelbar an der Anlage angeschlossen werden muss. Alle Potentialausgleichsverbindungen müssen gemäss Betriebsanleitung regelmässig geprüft werden.


Klicken Sie auf das Bild für eine grössere Ansicht

Montage HES EX

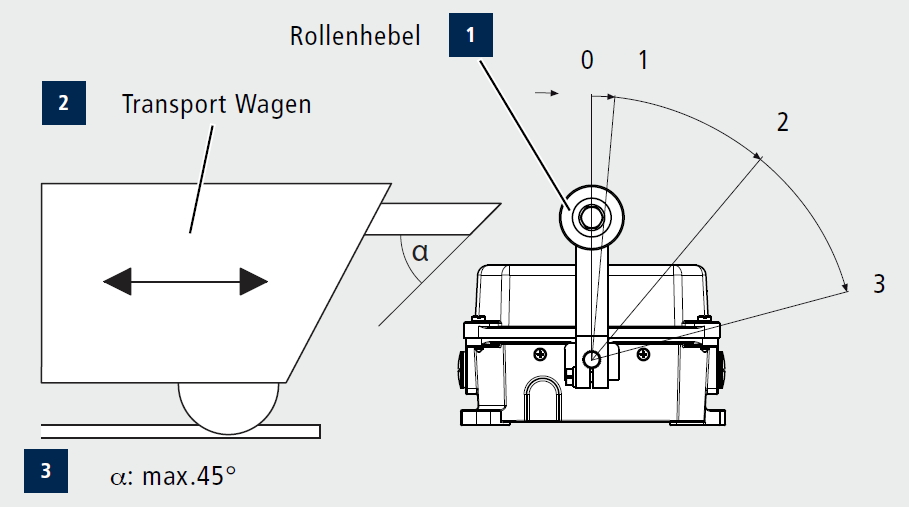

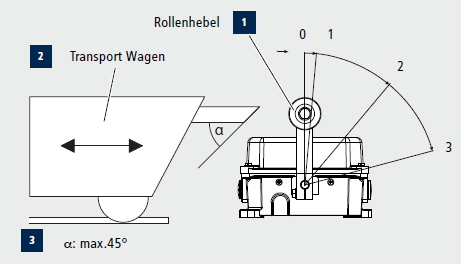

0 Grundstellung
1 Schaltpunkt 1 von 5°bis 15°
2 Schaltpunkt 2 von 15° to 35°
3 Maximale Auslenkung bei ca. 75°





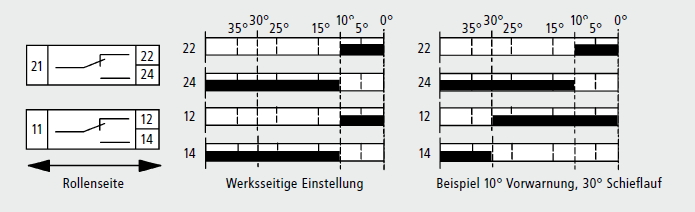

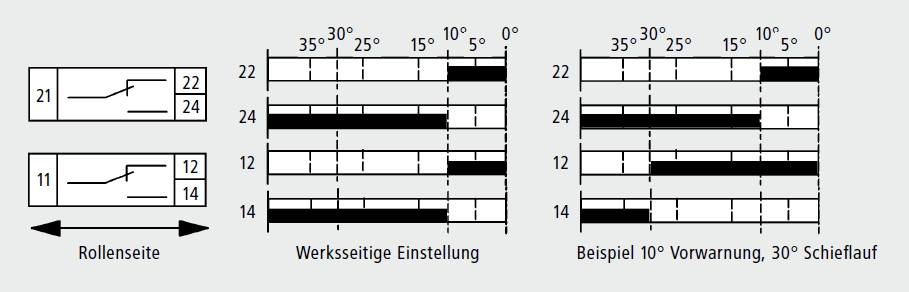

Anschluss


Klicken Sie auf das Massbild für eine grössere Ansicht

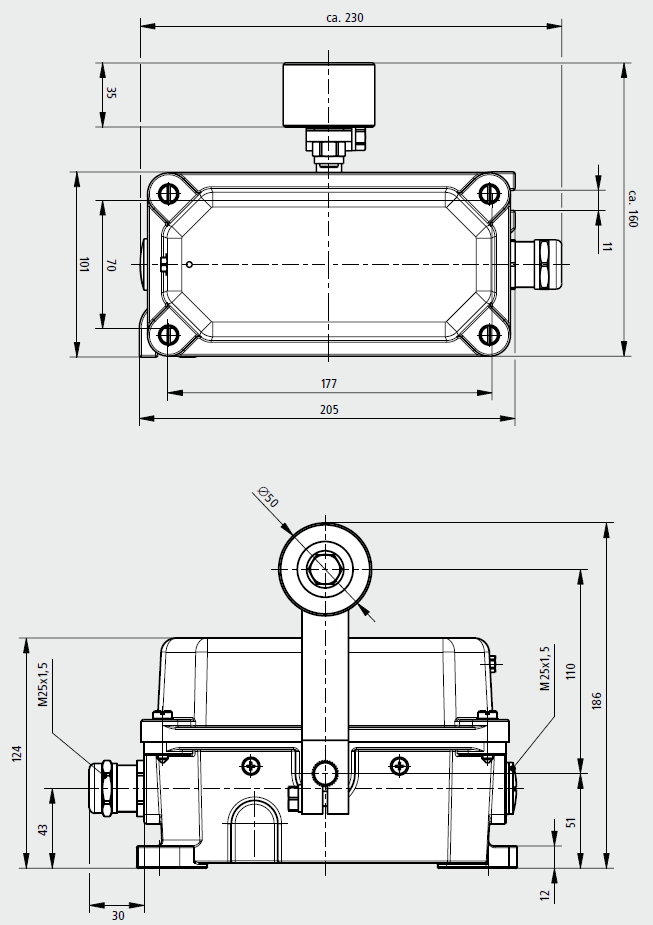

Massbild









Massbild


Klicken Sie auf das Massbild für eine grössere Ansicht

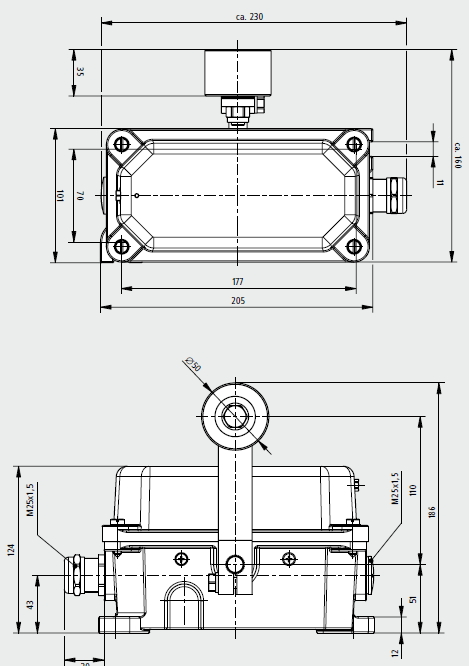

Massbild REL
