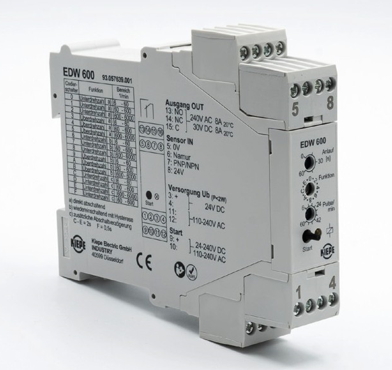

Drehzahlwächter EDW 600

Hauptmerkmale

• Erfassung und Auswertung von Über- und Unterdrehzahlen bis zu 6000 U/min
• Temperaturbereich von -40°C bis +70°C
• Multi-Versorgungsspannung
• Für 2-Draht- und 3-Draht-Impulsgeber
• Unkomplizierte, manuelle Einstellung direkt am Gerät
• Ersatz für den Drehzahlwächter JMNC

Beschrieb

Funktion
Die neuste Generation der Drehzahlüberwachung, der Kiepe EDW 600, hat sechs verschiedene Funktionen für die Unter- und Über- drehzahlerkennung
mit zusätzlicher Abschaltverzögerung. Diese Funktionen können problemlos am Gerät manuell vor Ort eingestellt werden.
Der EDW 600 verfügt über eine manuelle und automatische Hochlaufüberbrückung und zeigt den Ausgangszustand des Ausgangsrelais über eine LED an.

Besonderheiten
Der EDW 600 kann mit drei verschiedenen Eingangsspannungen betrieben werden.
Ausserdem ist das Kiepe Gerät einfach zu bedienen und benötigt keine Programmierung.
Trotz seiner kompakten Bauweise verfügt er zusätzlich über ein Stecksystem, welches die Installation und den Austausch der Kontaktköpfe einfach und zeitsparend gestaltet.
Zusätzlich überzeugt das Gerät durch seinen grossen Temperatureinsatzbereich.

Besonderheiten
Es können 2-Draht NAMUR- oder 3-Draht-Impulsgeber angeschlossen werden.
Der EDW 600 versorgt den Impulsgeber mit den notwendigen Spannungen und wertet die rückkehrenden Signale aus.
Dies eröffnet dem Anwender die Möglichkeit, den EDW 600 in bestehenden oder neuen Systemen problemlos einzusetzen, egal ob NPN-/PNP- oder NAMUR-Geber nach EN 6094 7-5-2 und EN 60947-5-6.

Einsatzbereich
Durch seinen großen Temperaturbereich fühlt sich der EDW 600 auch im Ausseneinsatz wohl.
Geschützt durch einen Verteilerkasten kann er unmittelbar in der Nähe des Antriebs im Aussenbereich angebracht werden und sein Ausgangssignal über nicht abgeschirmte Leitungen zur Schaltwarte übertragen.
Durch seine einfachen Einstellmöglichkeiten können ohne zusätzliche Programmierung die Grenzwerte der Anlage direkt vor Ort eingestellt werden.

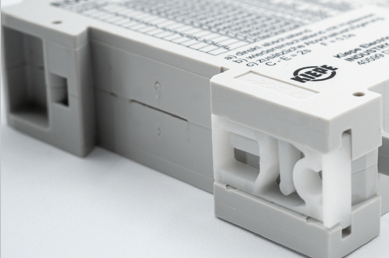

Montage

Die Hutschiene ermöglicht eine schnelle und einfache Montage des Schalters im vorhanden Schaltschrank.
Der Drehzahlwächter wird zuerst mit der Montagekante auf die Hutschiene gesetzt und anschliessend auf die Hutschiene gedrückt bis der Schnapper einrastet.

Technische Daten

Klassifizierung	Drehzahlwächter mit Hochlaufüberbrückung (Niederspannungsschaltgerät)
Normen & Vorschriften	EN 60947-5-1, DIN EN IEC 61000-6-2 DIN EN 61000-6-3, DIN EN IEC 63000(RoHs)
Zertifikate	CE, RoHs
Spannungsversorgung	Multispannung
Anschliessbare Sensoren	3-Draht-NPN-, PNP-Geber oder 2-Draht-NAMUR-Geber
Ausgang	Relaiskontakt: 1 Wechsler
Hochlaufüberbrückung	0 bis 60 Sekunden, einstellbar & manueller Start auf Frontplatte
Schalthysterese	Einstellbar
Zustandsanzeige	LED auf Frontplatte
Anschluss	4 Anschlussblöcke steckbar, mit je 4 Schraubklemmen
Anschlussleiterquerschnitte	0,5 mm2 ... 2,5 mm2
Betriebstemperatur	– 40 °C bis + 70 °C
Schutzart Gehäuse / Klemmen	IP 20 gem. EN 60529
Schockfestigkeit (EN 60068-2-27)	15 g, t = 11 ms
Vibrationsfestigkeit (EN 60068-2-6)	0,7 g (3-100 Hz)
Montage	Auf Hutschiene gem. EN 60715
Abmessungen	23 mm x 103,6 mm x 123 mm
Gewicht	0,2 kg
Bemessungsisolationsspannung Ui	AC 230 V
Bemessungsstoss- spannungsfestigkeit Uimp	2.5 kV
Überspannungskategorie / Höhenlage	II / 2000 m a.s.l. NN
Degree of Pollution	2
Spannungsversorgung Klemmen 3 (+), 4 (-)	DC 24 V +/- 15 %, stabilisiert
Spannungsversorgung Klemmen 11 (L1), 12 (N)	AC 110 V - 240 V +/- 15 %, 50 bis 60 Hz
Starteingang	Klemmen 9 (+), 10 (-)
Eingangsspannung	DC 24 V bis DC 240 V, AC 110 V bis 240 V, 50 bis 60 Hz
Schaltpunkte	UDC > 15 V, U AC > 50 V
Sensoreingang	Klemmen 5 bis 8 3-Draht-NPN-, PNP- Geber 24 V, max. 50 mA 2-Draht NAMUR-Geber Nach EN 60947-5-6 (DIN 19234)
Frequenzbereich	0 bis 100 Hz
Mindestimpulsdauer	≥ 2 ms
Relaiskontakt	Klemmen 13, 14, 15
Gebrauchskategorien	AC-15 / DC-13
Schaltspannung/Schaltleistung	≤250 V AC / ≤2 kVA oder ≤30 V DC / ≤30 W
Schaltstrom/Thermischer Dauerstrom	8 A (bei T 35 °C)
Schalthysterese	15 % (Voreinstellung), Einstellbar von 3% bis 25%
Ansprechzeit	200 ms
Elektrische Lebensdauer	1 x 10⁵ Betätigungen

Bestellübersicht

	Artikelnummer	Bezeichnung	Zusatz	Bestand*1	Preis*2
	93.057 639.001	Drehzahlwächter EDW 600	DC 24V, AC 115V, AC 230V	2	389.85 CHF

*1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang.

*2: Preise sind nicht verbindlich, Irrtum ist vorbehalten.

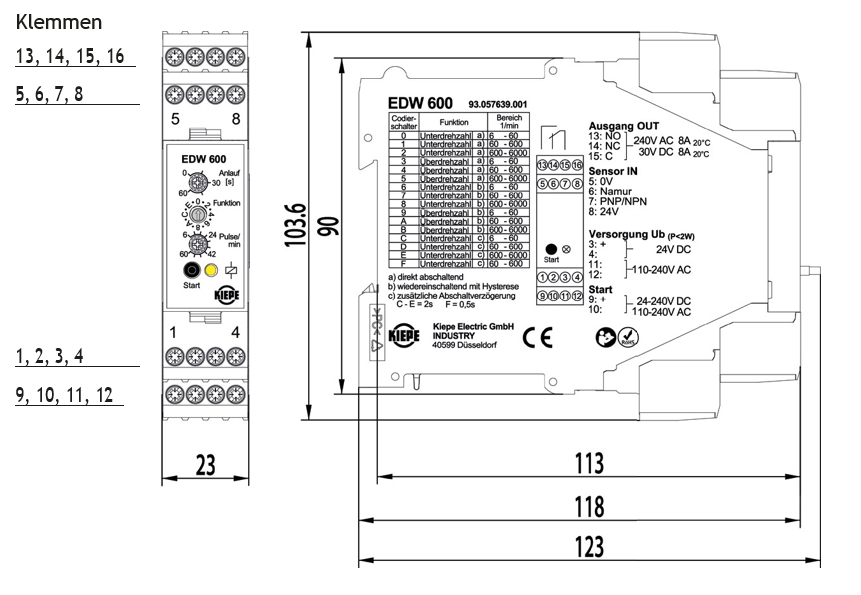

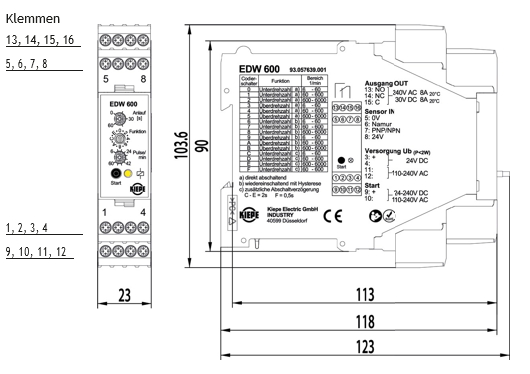

Massbild

Klicken Sie auf das Massbild für eine grössere Ansicht
