| Endschalter HER | ||

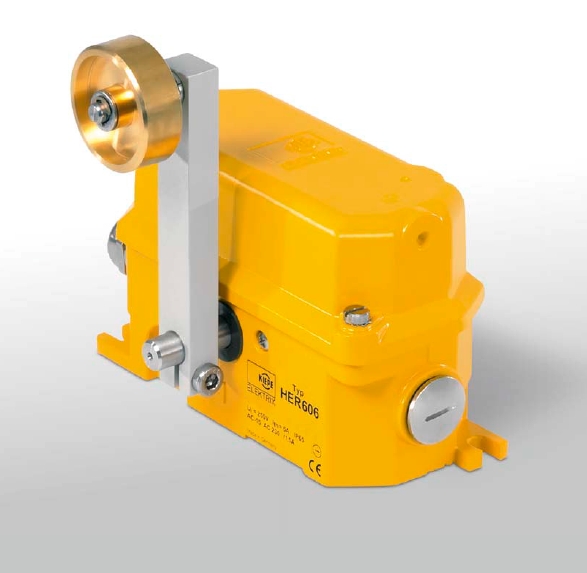

Beschrieb Endschalter und Sensoren gibt es viele, aber nur wenige sind geschaffen für den Einsatz unter rauen Umgebungsbedingungen. Mechanische Endschalter werden zur Positions- bzw. Lageüberwachung von beweglichen Maschinenteilen eingesetzt.
Kiepe Endschalter sind kraftschlüssige, elektromechanische Schalter mit zwangsöffnenden Kontakten in massiver und robuster Ausführung. Sie sind in verschiedenen Gehäusevarianten und mit verschiedenen Schalthebeln erhältlich.
Der Rollenhebel-Endschalter HER wird in Anlagen mit besonders rauhen Betriebsbedingungen eingesetzt. Die Geräte (Gehäusematerial Aluminium) sind für den langjährigen funktionssicheren Vorortbetrieb konzipiert. Alle aussen liegenden Teile sind entweder aus legiertem Stahl oder besonders galvanisch behandelt. Verstellbare Nockenscheiben ermöglichen einen Einstellbereich der Schaltpunkte - werkseitig auf 10° voreingestellt - zwischen 5° und 15° bzw. durch Ausbrechen eines Nockens zwischen 15° und 35°. Der Rollenhebel ist stufenlos auf der Achse einstellbar. Die verwendeten Schnappschalter sind zwangsbetätigt. Die Selbstreinigung der Kontaktstellen durch mechanisches Reiben ermöglicht den Einsatz der Endschalter in Schwachstromanwendungen (SPS- oder BUS-Ansteuerung).
Achtung: Die Schalter dürfen nur in Steuerstromkreisen eingesetzt werden!
Technische Daten
| Generell | |
|---|---|
| Erfüllte Vorschriften | EN 60947-5-1 VDE 0110 - Verschmutzungsgrad 2 |
| Geeignet für | Anlagen und Steuerungen nach EN 60204 |
| Gehäuse | Leichtmetall-Legierung, GK-AlSi12 |
| Rollenhebel | Rolle CuZn39Pb3, Hebel AlMgSi1 |
| Anstrich | DD - Lack, Gehäuse gelb, RAL 1004 |
| Befestigung | 2 Langlöcher für M8-Schrauben |
| Zulässige Umgebungstemperatur | -25 °C bis +70 °C |
| Erweiterter Temperaturbereich | -40 °C bis +70 °C (Typ HER 706) |
| Gehäuseschutzart | IP 67 nach EN 60529 |
| Mechanische Lebensdauer | 10.000 Schaltspiele (35°) |
| Auslenkung | max. 75° |
| Einbaulage | vorzugsweise wie Abbildung |
| Bestell-Nummer | 92.064 544.606 / 92.064 544.706 (-40 °C bis +70 °C) |
| Elektrisch | |
| Leitungseinführung | Gewindebohrung für 2 x M25 x 1,5 |
| Bemessungsisolationsspannung | Ui AC 380 V, DC 250 V |
| Schutzleiteranschluss | im Gehäuse M5 |
| Schaltsystem | Schnappschalter, zwangsbetätigt und selbstreinigend |
| Kontaktbestückung | 2 Wechsler |
| Konventioneller thermischer Strom Ith | 10 A |
| Schaltvermögen Ie / Ue | 4 A / AC 230 V |
| Anschlussquerschnitt | 2,5 mm² |
| Kontaktlebensdauer | 50.000 Schaltspiele |
Bestellübersicht
| Artikelnummer | Bezeichnung | Option | Kontaktbestückung | Temperaturbereich | Shop |
|---|---|---|---|---|---|
| 92.064 544.606 | Endschalter HER 606 | - | 2 Wechsler | -25°C... + 70°C |  |
| 92.064 544.706 | Endschalter HER 706 | Erweiterter Temperaturbereich | 2 Wechsler | -40°C... + 70°C | |
| Ersatz- und Zubehörteile | |||||
| 94.039 708.002 | Rollenhebel HER | |
|||
| 220.06.04.01.05 | Schaltelement 1 Wechsler | |
|||
| 580.00.16.01.01 | Druckausgleichelement M12 (Entlüftungsmembran) | |
|||

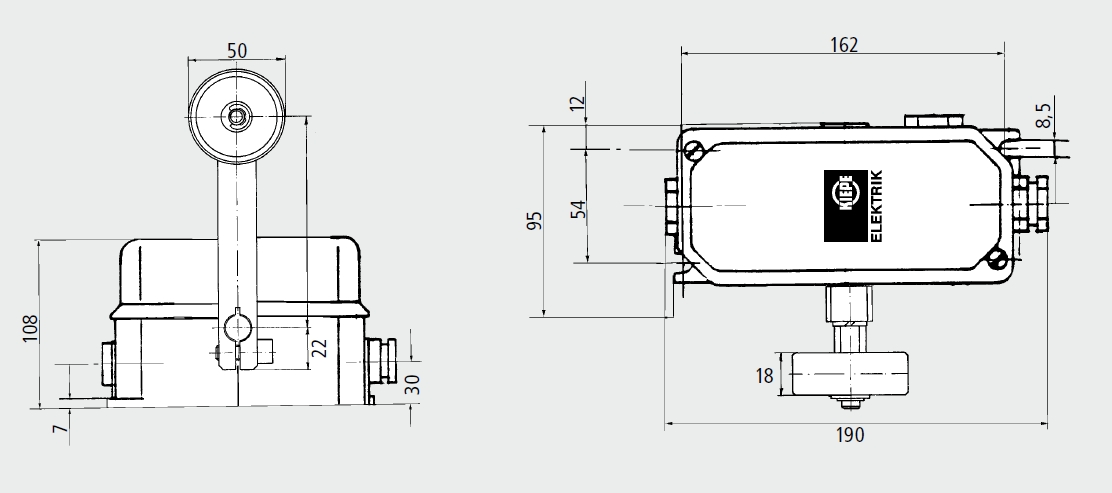

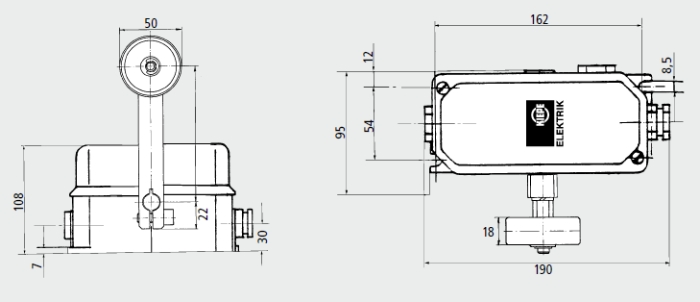

Massbild
Klicken Sie auf das Massbild für eine grössere Ansicht
