Endschalter VG

		Beschrieb Technische Daten Bestellübersicht Montage Anschluss Ansicht/Massbild Downloads

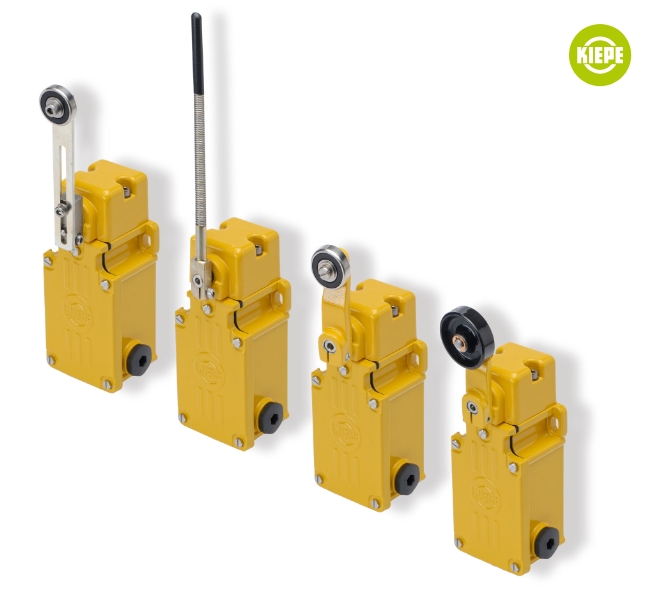

Endschalter VG

Anwendung

Die Kiepe Positionsschalter Typ VG werden als Endlagenschalter in Anlagen mit rauen Betriebsbedingungen eingesetzt, z.B. in Verlade-, Misch- und Transportanlagen für Schüttgüter; Hüttenwerks-, Stahlwerks- und Gießereianlagen; Bau- und Holzbearbeitungsmaschinen; Kläranlagen.
Die Taumelstab-Variante kann z. B. auch als Knie-Schalter/- Taster eingesetzt werden, wenn keine Hand frei ist.
Der Kiepe Positionsschalter Typ VG ist konform zur Niederspannungsrichtlinie 2014/35/EU und UKCA Konformität liegt vor.
Er hat ein robustes Aluminium-Gehäuse und kann mit bis zu 2 zwangsbetätigten Öffner- und Schliesser-Kontakten mit Sprungfunktion ausgerüstet werden. Er besitzt fixe Schaltpunkte.

Hinweis Die Positionsschalter dürfen nur in Steuerkreisen eingesetzt werden.

Funktion

Der Endschalter Typ VG schaltet, wenn die Betätigungsrolle in Drehrichtung des Rollenhebels vom Maschinenteil angefahren und ausgelenkt wird.
Der Positionsschalter VG xxx/4 mit Taumelstab schaltet wenn sein Federstab entweder seitlich in jede Richtung oder auf Druck betätigt wird.
Die Schaltwinkel sind fix. Eine Vorwarnung bei zwei Schaltkontakten ist realisierbar. Bei Rückstellung des Maschinenteils stellt sich der Hebel wieder selbsttätig.

Technische Daten

Generell
Bezeichnung	Endschalter Typ VG
Betätigungsart	Bidirektional (zweiseitig wirkend) über Rollenhebel
Erfüllte Vorschriften	DIN EN 60947-5-1
Geeignet für	Steuerkreise nach DIN EN 60204-1
Mechanik
Gehäuse	Aluminium
Beschichtung	PU 2K-Lack gelb, RAL 1004
Befestigung	2 x M6
Auslenkung Rollenhebel (max.)	+/-90°
Gewicht	Schwenkhebel-Variante 0.8 kg Taumelstab-Variante 0.5 kg
Elektrik
Schaltsystem (max.)	2 Sprungschalter NO/NC, zwangsöffnend
Schaltbereich	+/- 12° fix
Leitungseinführung	3 x M20 x 1,5, mit roter Transportsicherung verschlossen, im Lieferumfang 1x PA Kabelverschraubung, Dichtbereich Ø 6mm bis Ø 12mm, 2x Verschlussschraube
Gebrauchskategorie	AC-15: 250 V 0.75 A / DC-13 125V: 0.22A / DC-13 24V: 2A
Anschlussleitungsquerschnitt (max.)	2 mm2
Schutzleiteranschluss	Schutzklasse I / Schutzerdung
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV, Überspannungskategorie III, Verschmutzungsgrad 2
Thermischer Dauerstrom Ith	2,5 A
Umweltbedingungen gemäss DIN EN 60947-5-5
Zulässige Umgebungstemperatur	-25 °C bis +70 °C
Gehäuseschutzart (nach EN 60529)	Schwenkhebel-Variante IP65 / IP66 / IP67 / Taumelstab-Variante IP65
Zuverlässigkeit
Kontaktzuverlässigkeit	100.000 Betätigungen bei AC 400V / 2 A,cos phi 0,8 DC 30 V / 2 A, L/R=5ms

Bestellübersicht

Artikelnummer	Bezeichnung	Zusatz	Bestand^*1	Preis^*2
215.15.14.10.00	Schaltelement 1 Schliesser 1 Öffner	Ersatzteil für VG	8	31.80 CHF
92.038 143.401	Endschalter VG 03/9 mit verst. Kugellagerrolle	1 Schliesser, 1 Öffner -25°C... + 70°C	1	258.00 CHF
94.059 002.002	Druckausgleichselement M20	Ersatzteil für VG		28.60 CHF
95.038 143.101	Endschalter VG 03/1 mit Kunststoffrolle	1 Schliesser, 1 Öffner -25°C... + 70°C		265.10 CHF
95.038 143.111	Endschalter VG 033/1 mit Kunststoffrolle	2 Schliesser, 2 Öffner -25°C... + 70°C		293.70 CHF
95.038 143.201	Endschalter VG 03/2 mit Kugellagerrolle	1 Schliesser, 1 Öffner -25°C... + 70°C		290.40 CHF
95.038 143.211	Endschalter VG 033/2 mit Kugellagerrolle	2 Schliesser, 2 Öffner -25°C... + 70°C		319.00 CHF
95.038 143.301	Endschalter VG 03/3 mit Federstab	1 Schliesser, 1 Öffner		276.10 CHF
95.038 143.311	Endschalter VG 033/3 mit Federstab	2 Schliesser, 2 Öffner -25°C... + 70°C		304.70 CHF
95.038 143.401	Endschalter VG 03/9 mit verst. Kugellagerrolle	1 Schliesser, 1 Öffner -25°C... + 70°C		272.80 CHF
95.038 143.411	Endschalter VG 033/9 mit verst. Kugellagerrolle	2 Schliesser, 2 Öffner -25°C... + 70°C		301.40 CHF
95.038 418.501	Endschalter VG 03/4 mit Taumelstab	1 Schliesser, 1 Öffner -25°C... + 70°C		a.A.
95.038 418.511	Endschalter VG 033/4 mit Taumelstab	2 Schliesser, 2 Öffner -25°C... + 70°C		a.A.

^*1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang.

^*2: Preise sind nicht verbindlich, Irrtum ist vorbehalten.

Montage

VG (xxx/1/2/3/9) mit Schwenkantrieb Der Endschalter VG mit Schwenkantrieb wird mit 2 M6 Schrauben auf der Unterkonsturkion befestigt.
In der Einbauposition werden sie durch bewegliche Maschinenteile angefahren. Der Anfahrwinkel der Schaltgeometrie darf 45° nicht überschreiten.
Der Rollenhebel ist austauschbar und kann in den Drehrichtungen auf der Schalterachse frei fixiert werden.
Der Kopf mit dem Rollenhebel kann beim Typ VG zusätzlich in 90° Schritten montiert werden. Dadurch ergeben sich mehr Positioniermöglichkeiten.
Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.

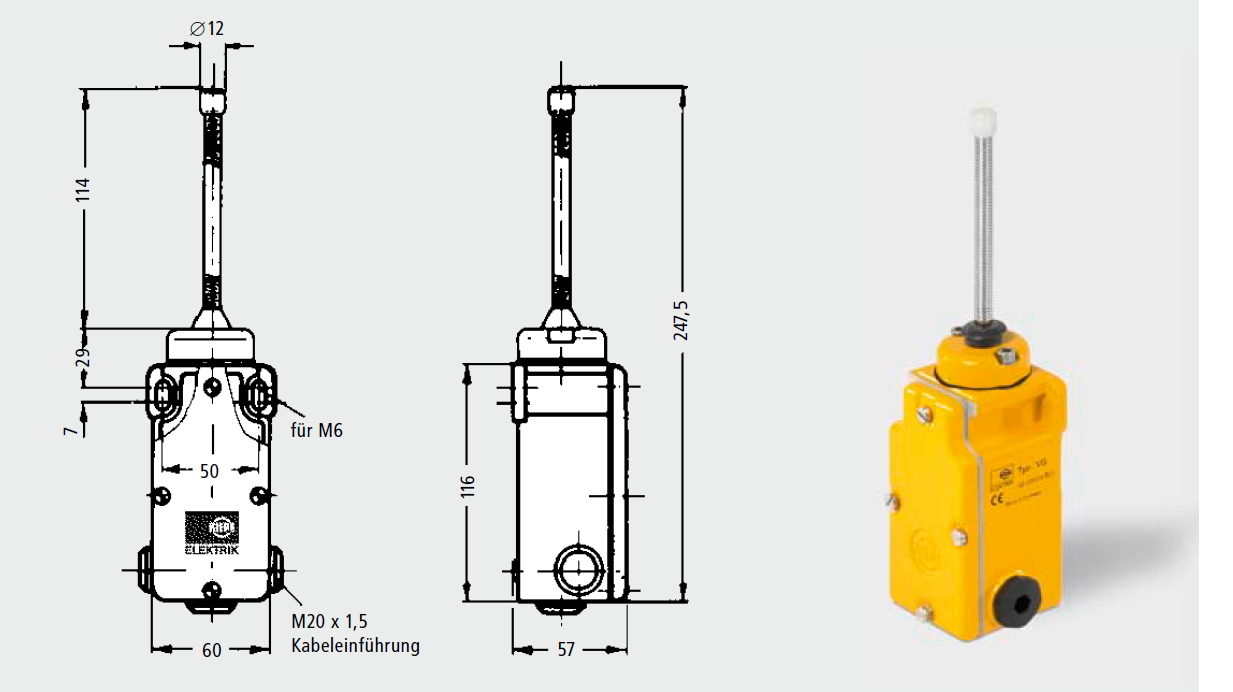

VG (xxx/4) mit Taumelstab Der Positionsschalter VG xxx/4 mit Taumelstab wird mit 2 M6 Schrauben auf der Unterkonsturktion befestigt.
Er kann durch beliebe Betätigungen in den Achsrichtungen ausgelöst werden. Der Taumelstab ist federnd es muss deshalb darauf geachtet werden,
dass die Feder im Betrieb nicht beschädigt wird. Der Taumelstab kann nur mit dem VG Kopf ausgewechselt werden.
Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.

Hinweis Die roten Transportsicherungen müssen vollständig entfernt und durch die mitgelieferten Verschraubungen ersetzt werden.

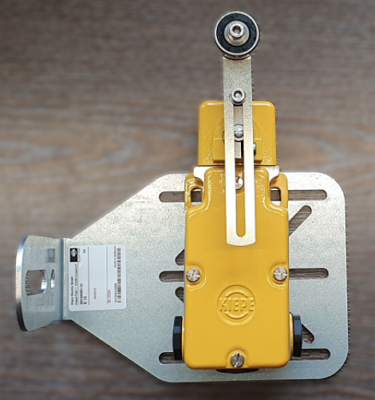

Für die vereinfachte Befestigung der VG-Endschalter ist das Konsolblech S10 ideal. Es bietet eine schnelle und einfache Montage mit vielen Positionierungsmöglichkeiten
Das korrosionsbeständige Material hält jeder Witterung Stand. Die Bleche können sowohl im Innen- als auch Aussenbereich angebracht werden.

Konsolblech VG

Anschluss

Klicken Sie auf das Bild für eine grössere Ansicht

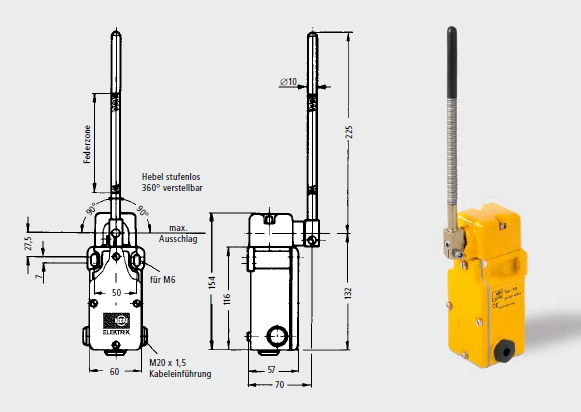

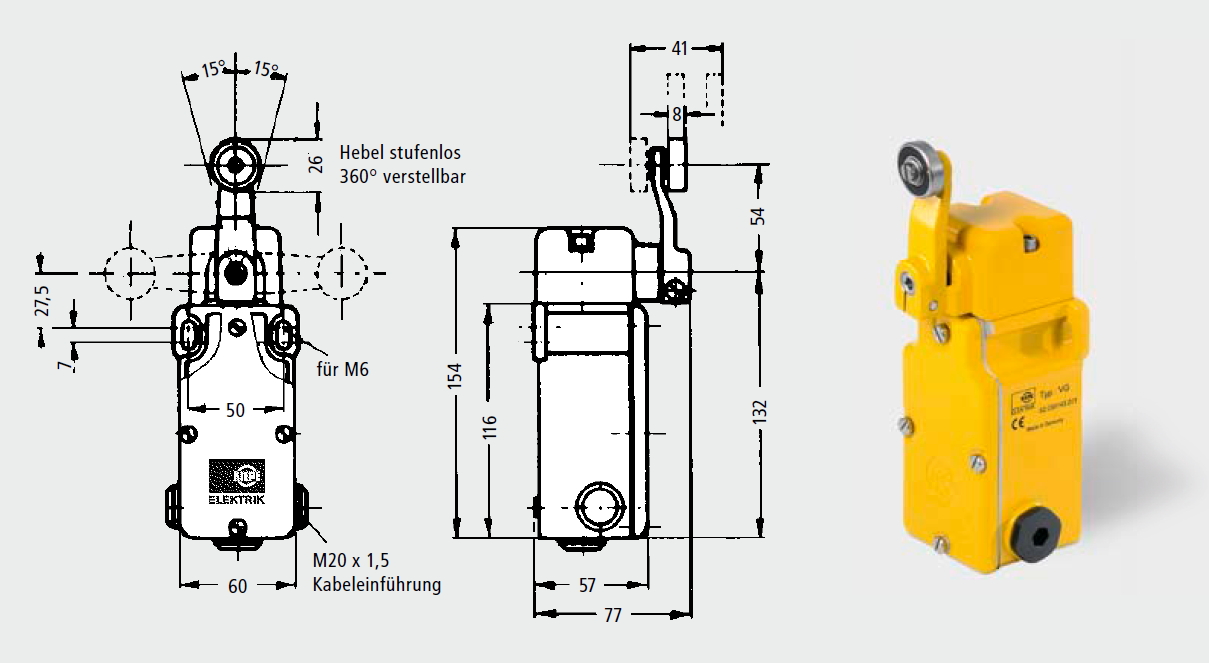

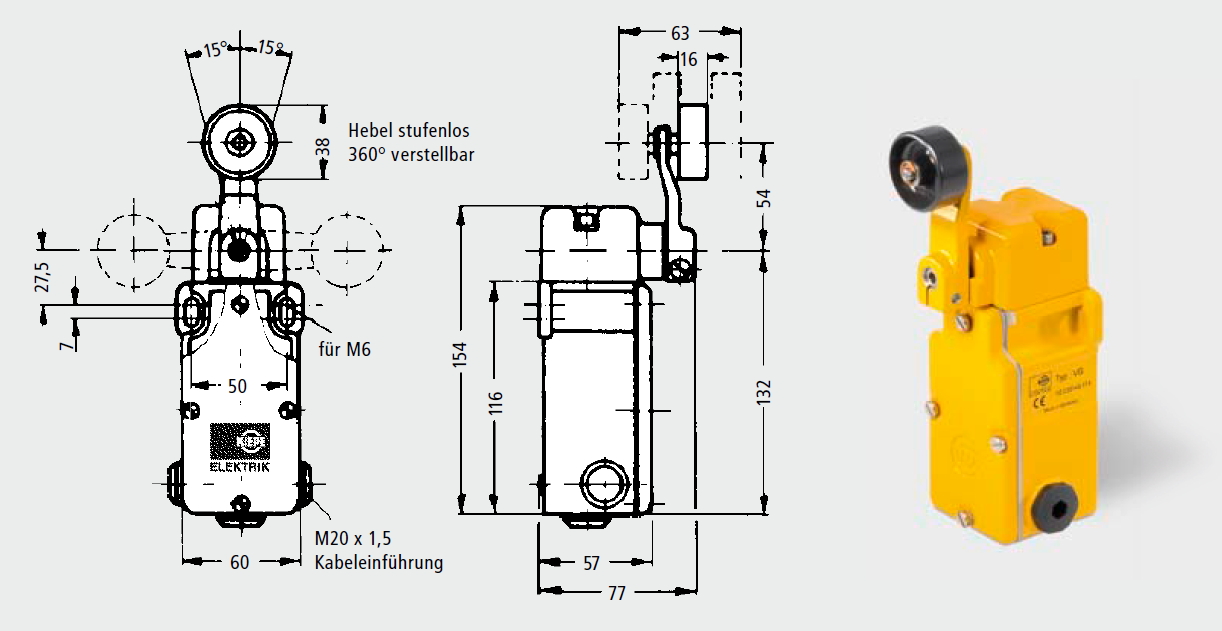

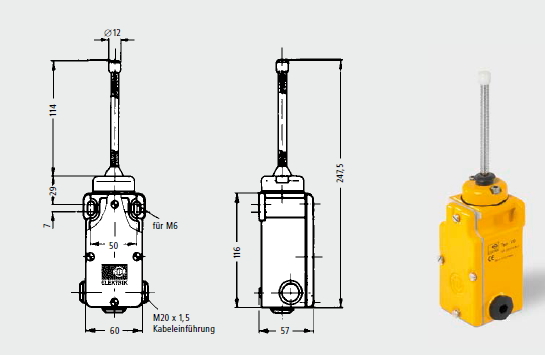

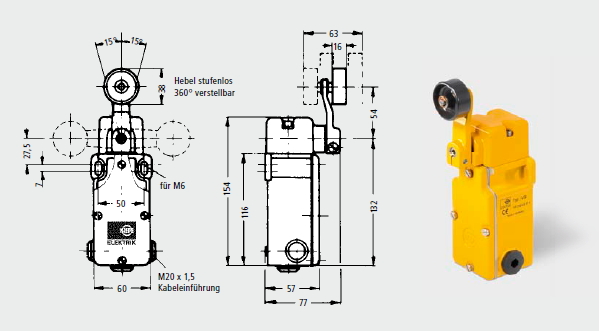

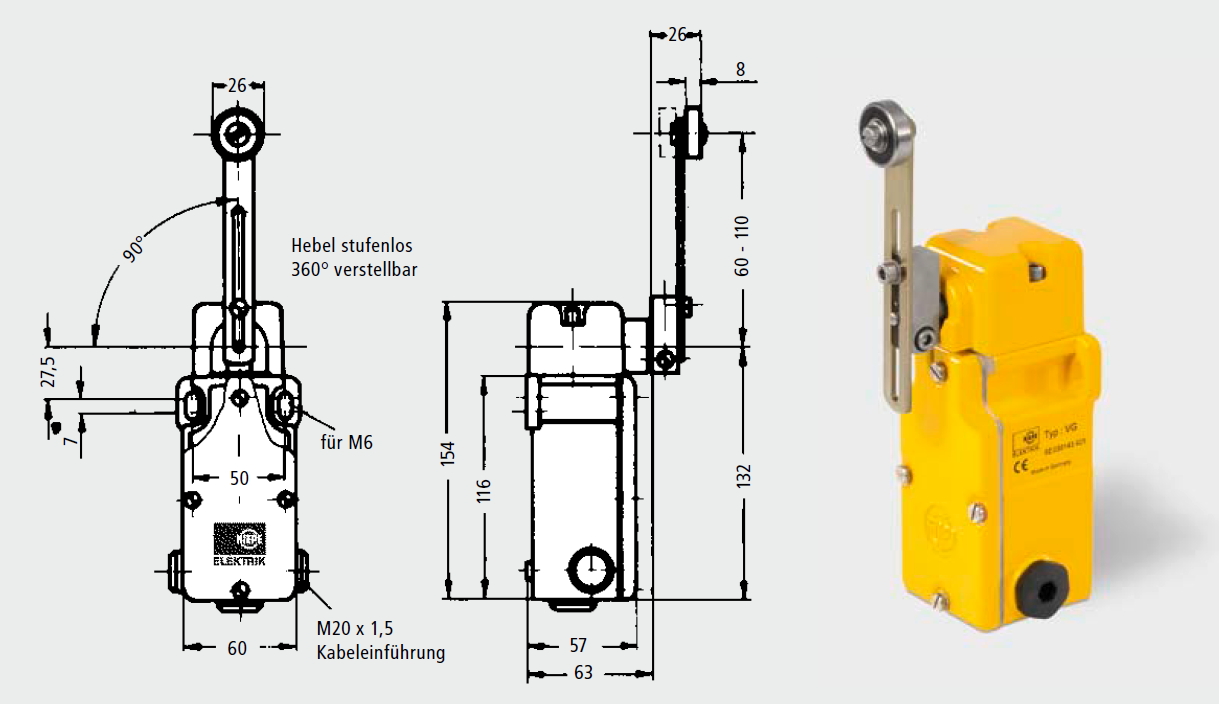

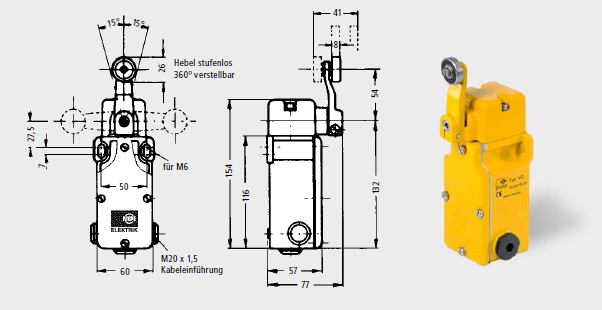

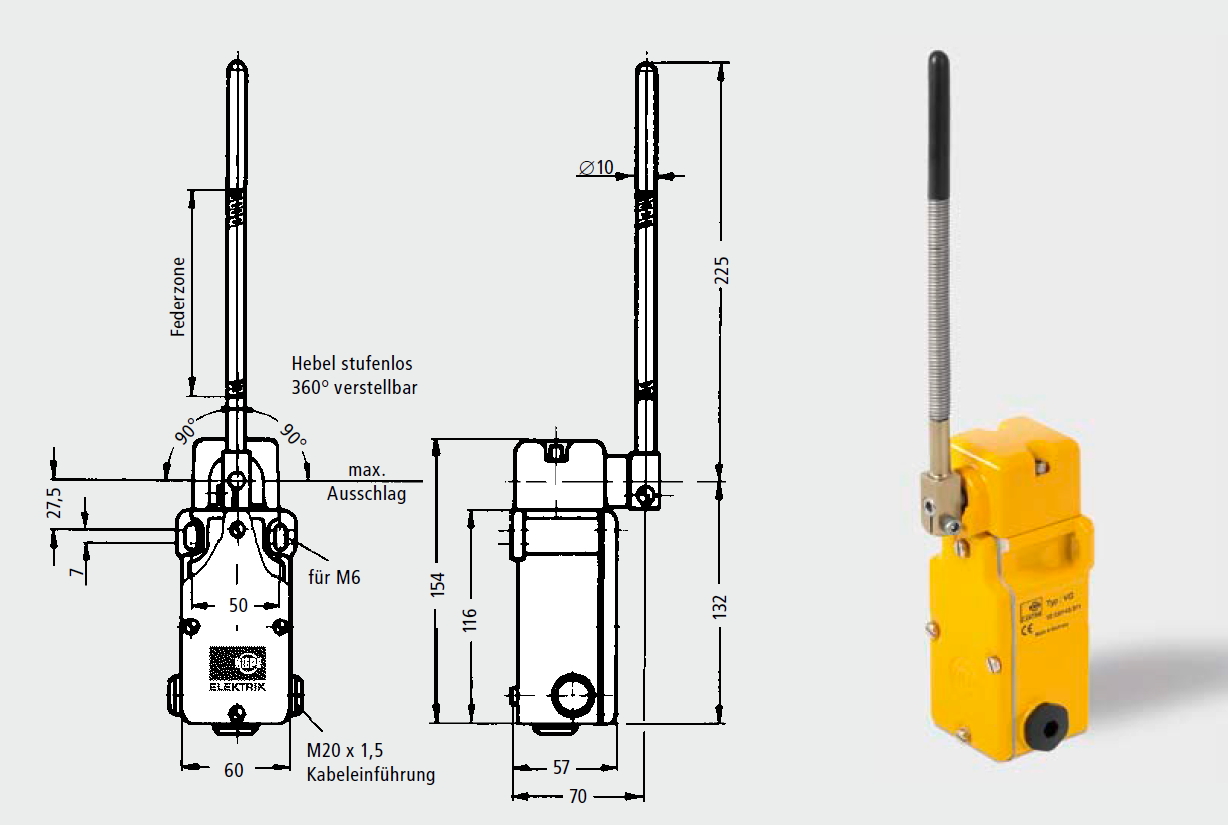

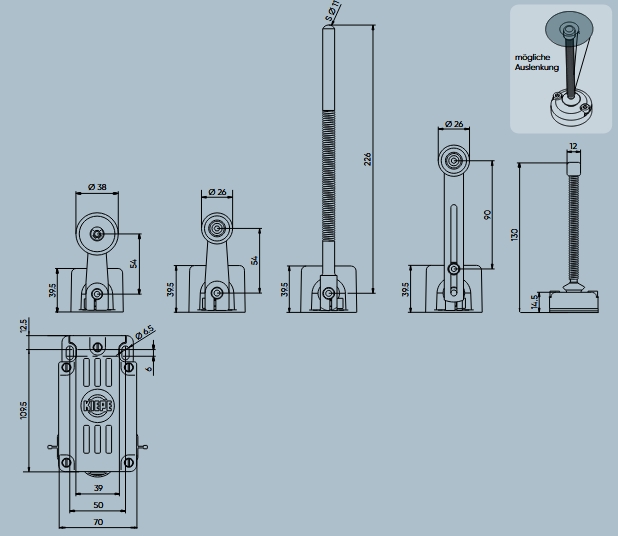

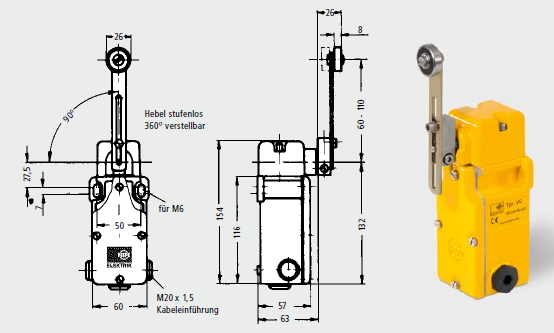

Massbild

Klicken Sie auf das Massbild für eine grössere Ansicht
