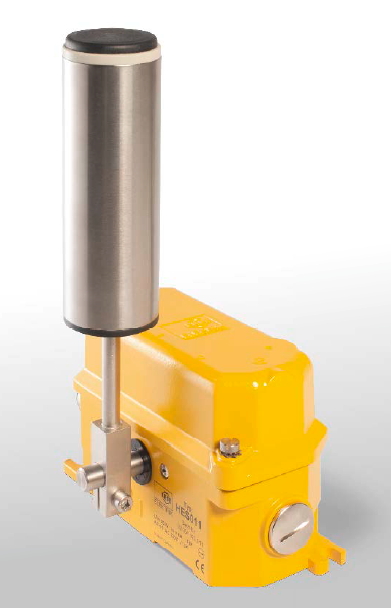

| Schieflaufschalter HES | ||
Beschrieb Anwendung
Kiepe Schieflaufschalter Typ HES werden gemäss den Anforderungen der EN 620 zur Schieflaufüberwachung von Förderbandanlagen eingesetzt. Sie dienen dem Schutz der Anlage vor Beschädigungen oder Zerstörung bei Bandschieflauf und werden paarweise auf beiden Seiten am Ober- oder Untertrum in gefährdeten Bereichen angeordnet. Die kugelgelagerte Betätigungsrolle aus legiertem Stahl und mit großem Rollendurchmesser ist widerstandsfähig gegen Verschleiss und wird für Bandgeschwindigkeiten bis ca. 5 m/s eingesetzt.
Der Kiepe Schieflaufschalter Typ HES ist konform zur Niederspannungsrichtlinie 2006/95/EG. Er hat ein robustes Aluminiumgehäuse, ist mit 2 zwangsbetätigten Wechselkontakten mit Sprungfunktion ausgestattet und besitzt zwei einstellbare Schaltpunkte.
Der Schieflaufschalter darf nur in Steuerkreisen eingesetzt werden.
Funktion
Der Schieflaufschalter Typ HES schaltet, wenn die Betätigungsrolle in Drehrichtung des Rollenhebels vom schieflaufenden Förderband angefahren und ausgelenkt wird. Der Schaltwinkel kann je Schaltkontakt durch eine einstellbare Nockenwalze eingestellt werden. Dadurch ist neben der Sicherheitsabschaltung auch eine Vorwarnung realisierbar. Bei korrektem Bandlauf stellt sich der Rollenhebel wieder selbstätig zurück.
Technische Daten
| Generell | |
|---|---|
| Bezeichnung | Schieflaufschalter Typ HES |
| Betätigungsart | Bidirektional (zweiseitig wirkend) über Rollenhebel |
| Erfüllte Vorschriften | DIN EN 60204-1 / DIN EN 60947-5-1 / EN 620 |
| Geeignet für | Steuerungen und Anlagen nach DIN EN 60204 bis Bandgeschwindigkeiten bis ca. 5 m/s |
| Mechanik | |
| Gehäuse | Aluminium GK-AlSi 12 |
| Lackierung | DD-Lack gelb, RAL 1004 |
| Rollenhebel | Edelstahl Ø 50,5 mm, kugelgelagert |
| Befestigung | 2 Langlöcher für M8-Schrauben |
| Einbaulage | Horizontal bis ca 30° Neigungswinkel |
| Auslenkung | Rollenhebel Max. +/-75° |
| Mechanische | Zuverlässigkeit > 10.000 Schaltspiele |
| Gewicht | 2,2 kg |
| Elektrik | |
| Schaltsystem | 2 Wechsler (Sprungschalter) zwangsbetätigte, vergoldete Kontakte |
| Schaltbereich | 5°bis 15° und 15°bis 35°, einstellbar (werksseitig auf jeweils 10° eingestellt) |
| Leitungseinführung | 2 Gewindebohrungen M25x1,5 mit je 1x Verschlussschraube, 1x Kabelverschraubung, Dichtbereich Ø 11 mm bis Ø 16 mm |
| Gebrauchskategorie AC-15 | 230 V, 1,5 A |
| Gebrauchskategorie DC-13 | 60 V, 0,5 A |
| Gebrauchskategorie DC-13 | 24 V, 2 A |
| Anschlussleitungsquerschnitt | 1 mm² bis 2,5 mm² |
| Schutzleiteranschluss | im Gehäuse: M4 Schutzklasse I: Schutzerdung |
| Bemessungsisolationsspannung | Ui 250 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 2,5 kV, Überspannungskategorie II, Verschmutzungsgrad III |
| Thermischer Dauerstrom | Ith 6 A |
| Kontaktzuverlässigkeit | 30.000 Schaltungen bei 100% Ie |
| Umweltbedingungen gemäss DIN EN 60947-5-5 | |
| Zulässige Umgebungstemperatur | -25°C bis +70°C |
| Erweiterter Umgebungstemperaturbereich | -40°C bis +70°C (HES 7xx) |
| Gehäuseschutzart | IP65 / IP67 nach EN 60529 |
Bestellübersicht
| Artikelnummer | Bezeichnung | Zusatz | Bestand*1 | Preis*2 | ||
|---|---|---|---|---|---|---|
| 220.06.04.01.05 | Schaltelement 1 Wechsler | Ersatzteil für HES, SLS, SEL, HER und REL | 10 | 36.05 EUR |    | |
| 580.00.16.01.01 | Druckausgleichselement M12 | Ersatzteil für HES, SLS, SEL, HER und REL |  | 26.45 CHF | | |
| 92.057 020.011 | Schieflaufschalter HES 011 | 2 Wechsler, Vorwarnung wählbar, ohne Rastung | 4 | 348.70 CHF | | |
| 92.057 020.711 | Schieflaufschalter HES 711 | 2 Wechsler, Vorwarnung wählbar, ohne Rastung -40°C ... 70°C | | 369.60 CHF | | |
| 93.055 201.101 | Hebel mit Edelstahlrolle 50.5mm Durchmesser | Ersatzteil für HES, SLS und SEL | 2 | 146.30 CHF | |
| *1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang. |
| *2: Preise sind nicht verbindlich, Irrtum ist vorbehalten. |
Den Schieflaufschalter HES gib es hier auch in ATEX AusführungenMontage
Schieflaufschalter vom Typ HES (1) werden mit je 2 M8 Schrauben auf einer Unterkronstruktion in Einbaulage befestigt. Bei einem Schieflauf darf der Gurt (2) die seitlichen Führungsrollen 3 nicht verlassen. Die Position der Schieflaufschalter ist so zu wählen, dass die Betätigungsrolle des Schieflaufschalters vom Gurt (2) vorzugsweise senkrecht angefahren wird. Bei normalem Betrieb wird die Betätigungsrolle des Schieflaufschalters nicht berührt. Der Rollenhebel ist austauschbar und kann in den Drehrichtungen auf der Schalterachse frei fixiert werden.
Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.
Klicken Sie auf das Bild für eine grössere Ansicht
1 Schieflaufschalter
2 Gurt
3 Tragrollen

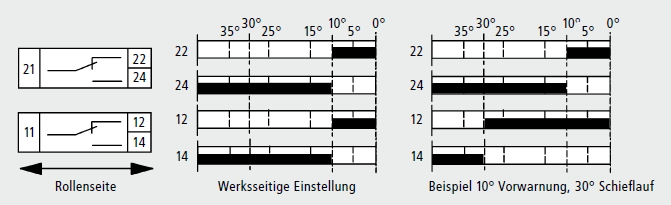

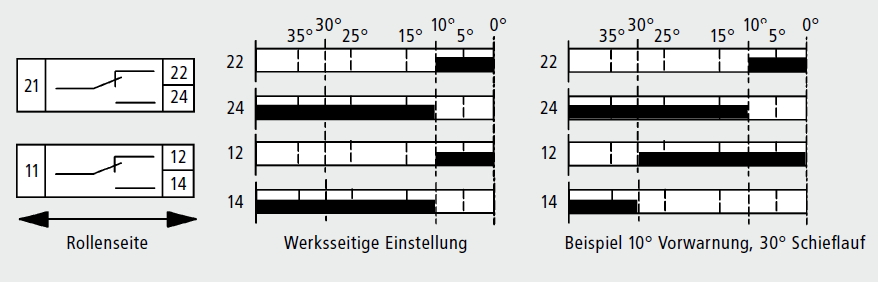

Anschluss
Klicken Sie auf das Bild für eine grössere Ansicht

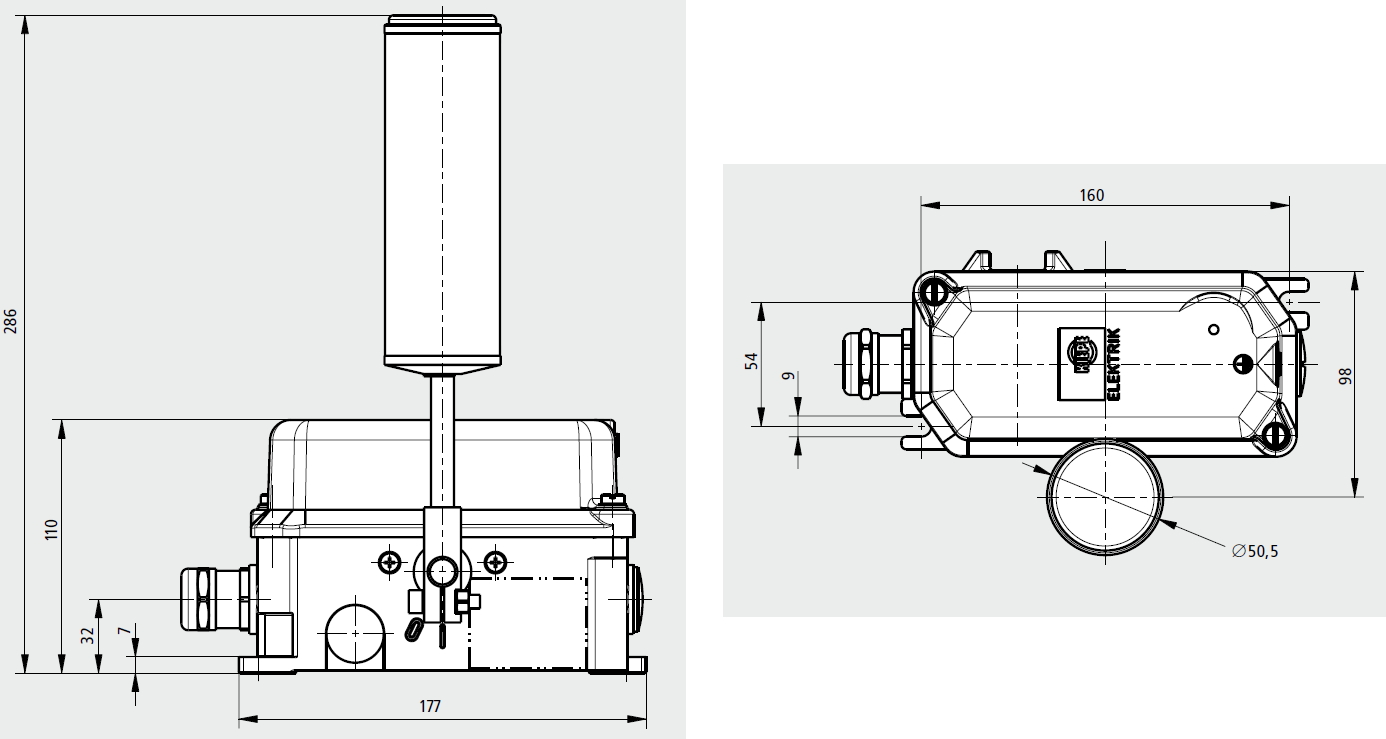

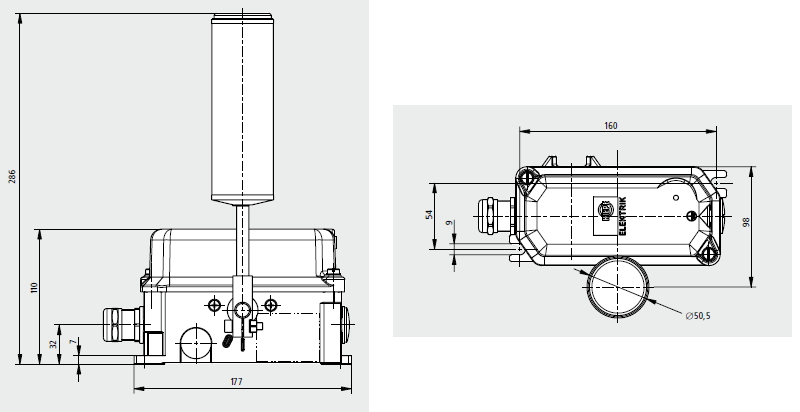

Massbild
Klicken Sie auf das Massbild für eine grössere Ansicht
