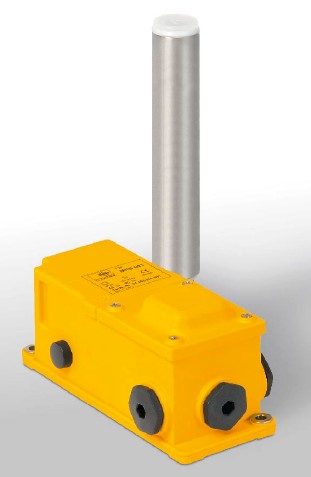

| Schieflaufschalter MRS | ||
Beschrieb Anwendung
Kiepe Schieflaufschalter MRS werden gemäß den Anforderungen der EN 620 in Förderanlagen zur Förderband-Schieflauf-überwachung von Stetigförderern eingesetzt.
Sie schützen die Anlage vor Beschädigungen oder Zerstörung bei Bandschieflauf und werden paarweise auf beiden Seiten am Ober- oder Untertrum in gefährdeten Bereichen angeordnet.
Der Kiepe Schieflaufschalter Typ MRS ist konform zur Niederspannungsrichtlinie 2014/35/EU und UKCA Konformität liegt vor.
Die Verwendung von glasfaserverstärktem Kunststoff für das Gehäuse und von Edelstahl zielt insbesondere auf den Einsatz
in aggressiver Umgebung, wie z.B. Kali- und Salzbetrieben, Seehäfen sowie Harnstoff-, Recycling- und Kompostieranlagen.
Funktion
Der Schieflaufschalter Typ MRS schaltet, wenn die Betätigungsrolle in Drehrichtung des Rollenhebels vom schieflaufenden Förderband angefahren und ausgelenkt wird.
Der Rollenhebel (Ø 30 mm) aus Edelstahl ist kugelgelagert, daher kann er Querkräfte und Stösse besser aufnehmen.
Der Schalter besitzt zwei feste Schaltpunkte je Auslenkrichtung.
Standardmässig werden die Schalter mit zwei Schaltelementen mit Selbstreinigung der Kontakte gefertigt
Technische Daten
| Erfüllte Vorschriften | EN 60947-5-1 |
|---|---|
| Geeignet für | Steuerkreise nach DIN EN 60204-1 |
| Gehäuse | PBT (glasfaserverstärkt) gelb, ähnlich RAL 1004 |
| Befestigung | 2 Bohrungen für M6 |
| Zulässige Umgebungstemperatur | -25 °C bis +70 °C |
| Schaltpunkte | 10° und 25° |
| Auslenkung | max. 75° |
| Bemessungsisolationsspannung Ui | 230 V |
| Bemessungsstoßspannunsgfestigkeit U imp | 2,5 kV Verschmutzungsgrad 3 |
| Thermischer Dauerstrom I th | 6 A |
| Gebrauchskategorie AC-15 | AC 230 V / 1,5 A |
| Gebrauchskategorie DC-13 | DC 24 V / 2 A |
| Gehäuseschutzart (nach EN 60529) | IP 67 |
| Leitungseinführung | 3 x M25 x 1,5 |
| Anschlussleiterquerschnitt | max. 2,5 mm² |
| Gewicht | 0.8kg |
| Bestell-Nummer | 91.063 294.001 |
Bestellübersicht
| Artikelnummer | Bezeichnung | Zusatz | Bestand*1 | Preis*2 | ||
|---|---|---|---|---|---|---|
| 91.063 294.001 | Schieflaufschalter MRS 001 | 2 Wechsler, mit Vorwarnung, ohne Rastung | 13 | 308.00 CHF |    | |
| 93.055 201.001 | Hebel mit Edelstahlrolle 30mm Durchmesser | Ersatzteil für MRS |  | 133.10 CHF | |
| *1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang. |
| *2: Preise sind nicht verbindlich, Irrtum ist vorbehalten. |

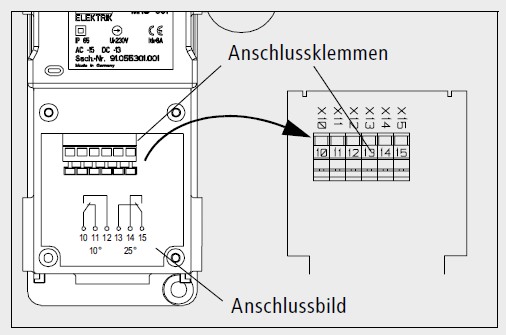

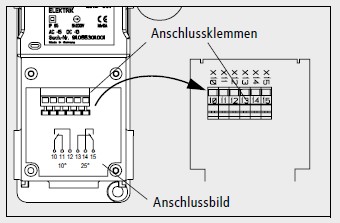

Anschluss
Klicken Sie auf das Bild für eine grössere Ansicht

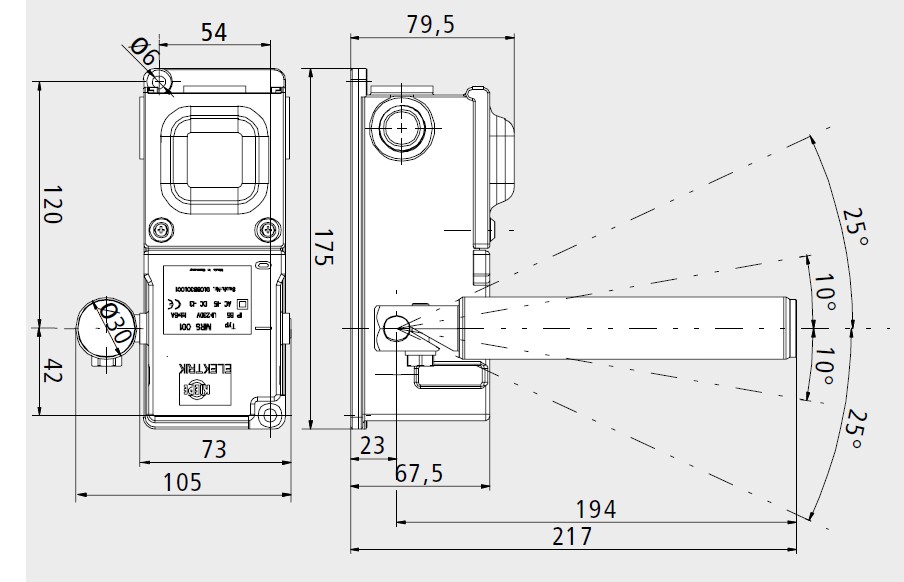

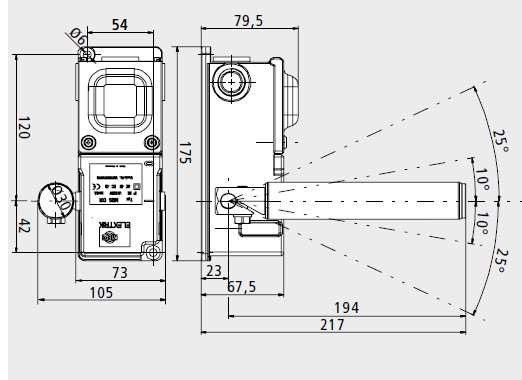

Massbild
Klicken Sie auf das Massbild für eine grössere Ansicht
