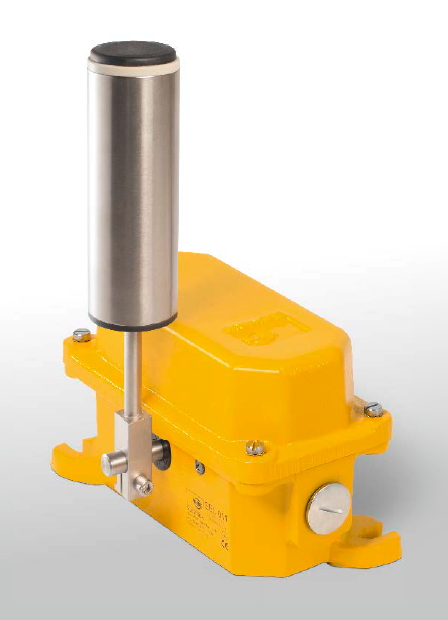

Schieflaufschalter SEL

Beschrieb

Anwendung

Kiepe Schieflaufschalter Typ SEL werden gemäß den Anforderungen der EN 620 zur Schieflauf überwachung von Förderbandanlagen eingesetzt. Sie dienen dem Schutz der Anlage vor Beschädigungen oder Zerstörung bei Bandschieflauf und werden paarweise auf beiden Seiten am Ober- oder Untertrum in gefährdeten Bereichen angeordnet.

Der Kiepe Schieflaufschalter Typ SEL ist konform zur Niederspannungsrichtlinie 2006/95/EG. Er hat ein robustes Graugussgehäuse, ist mit 2 zwangsbetätigten Wechselkontakten mit Sprungfunktion ausgestattet und besitzt zwei einstellbare Schaltpunkte. Der Schieflaufschalter darf nur in Steuerkreisen eingesetzt werden.

Funktion

Der Schieflaufschalter Typ SEL schaltet, wenn die kugelgelagerte Betätigungsrolle aus korrosionsbeständigem Stahl in Drehrichtung vom schieflaufenden Förderband angefahren und ausgelenkt wird. Der Schaltwinkel kann je Schaltkontakt durch eine einstellbare Nockenwalze eingestellt werden. Dadurch ist neben der Sicherheitsabschaltung auch eine Vorwarnung realisierbar. Bei korrektem Bandlauf stellt sich der Rollenhebel wieder selbstätig zurück.

Technische Daten

Generell
Bezeichnung	Schieflaufschalter Typ SEL
Betätigungsart	Bidirektional (zweiseitig wirkend) über Rollenhebel
Vorschriften	DIN EN 60204-1 / DIN EN 60947-5-1 / EN 620
Geeignet für	Steuerungen und Anlagen nach DIN EN 60204 bis Bandgeschwindigkeiten bis ca. 5 m/s
Mechanik
Gehäuse	Grauguss, EN-GJL-200 DD-Lack gelb, RAL 1004
Rollenhebel SEL 011	Zylinderrolle Edelstahl Ø 50,5 mm, kugelgelagert
Rollenhebel SEL 311	Zylinderrolle Edelstahl Ø 108 mm, kugelgelagert
Befestigung	2 Langlöcher für M10-Schrauben
Einbaulage	Horizontal bis ca 30° Neigungswinkel
Auslenkung Rollenhebel	Max. +/-75°
Mechanische Zuverlässigkeit	> 10.000 Schaltspiele
Gewicht	5,5 kg
Elektrik
Schaltsystem	2 Wechsler (Sprungschalter), zwangsbetätigte, vergoldete Kontakte
Schaltbereich	5° bis 15° und 15° bis 35°, einstellbar (werksseitig auf jeweils 10° eingestellt)
Leitungseinführung	2 Gewindebohrungen M25x1,5 mit je 1x Verschlussschraube, 1x Kabelverschraubung, Dichtbereich Ø 11 mm bis Ø 16 mm
Gebrauchskategorie AC-15	230 V, 1,5 A
Gebrauchskategorie DC-13	60 V, 0,5 A
Gebrauchskategorie DC-13	24 V, 2 A
Anschlussleitungsquerschnitt	1 mm² bis 2,5 mm²
Schutzleiteranschluss	im Gehäuse: M4 Schutzklasse I: Schutzerdung
Bemessungsisolationsspannung Ui	250 V
Bemessungsstoßspannungsfestigkeit Uimp	2,5 kV Überspannungskategorie II, Verschmutzungsgrad III
Thermischer Dauerstrom Ith	6 A
Kontaktzuverlässigkeit	30.000 Schaltungen bei 100% Ie
Umweltbedingungen gemäss DIN EN 60947-5-5
Zulässige Umgebungstemperatur	-25 °C bis +70 °C
Gehäuseschutzart	IP65 / IP67 nach EN 60529

Bestellübersicht

Artikelnummer	Bezeichnung	Zusatz	Bestand^*1	Preis^*2
220.06.04.01.05	Schaltelement 1 Wechsler	Ersatzteil für HES, SLS, SEL, HER und REL	10	36.05 EUR
580.00.16.01.01	Druckausgleichselement M12	Ersatzteil für HES, SLS, SEL, HER und REL		26.45 CHF
92.056 979.011	Schieflaufschalter SEL 011	2 Wechsler, mit/ohne Vorwarnung, ohne Rastung		821.10 CHF
92.057 020.711	Schieflaufschalter HES 711	2 Wechsler, Vorwarnung wählbar, ohne Rastung -40°C ... 70°C		378.35 CHF
93.055 201.101	Hebel mit Edelstahlrolle 50.5mm Durchmesser	Ersatzteil für HES, SLS und SEL	2	146.05 CHF

^*1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang.

^*2: Preise sind nicht verbindlich, Irrtum ist vorbehalten.

Den Schieflaufschalter SEL gib es hier auch in ATEX Ausführungen

Montage

Schieflaufschalter vom Typ SEL (1) werden mit je 2 M8 Schrauben auf einer Unterkronstruktion in Einbaulage befestigt. Bei einem Schieflauf darf der Gurt (2) die seitlichen Führungsrollen 3 nicht verlassen. Die Position der Schieflaufschalter ist so zu wählen, dass die Betätigungsrolle des Schieflaufschalters vom Gurt (2) vorzugsweise senkrecht angefahren wird. Bei normalem Betrieb wird die Betätigungsrolle des Schieflaufschalters nicht berührt. Der Rollenhebel ist austauschbar und kann in den Drehrichtungen auf der Schalterachse frei fixiert werden.

Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.

Klicken Sie auf das Bild für eine grössere Ansicht

1 Schieflaufschalter
2 Gurt
3 Tragrollen

Anschluss

Klicken Sie auf das Bild für eine grössere Ansicht

Massbild

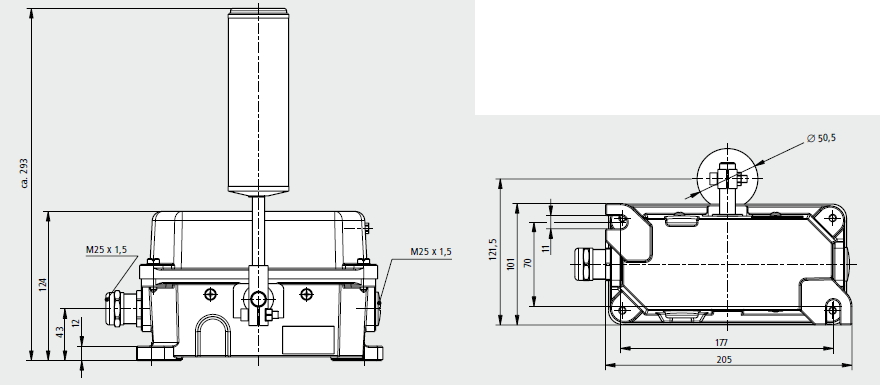

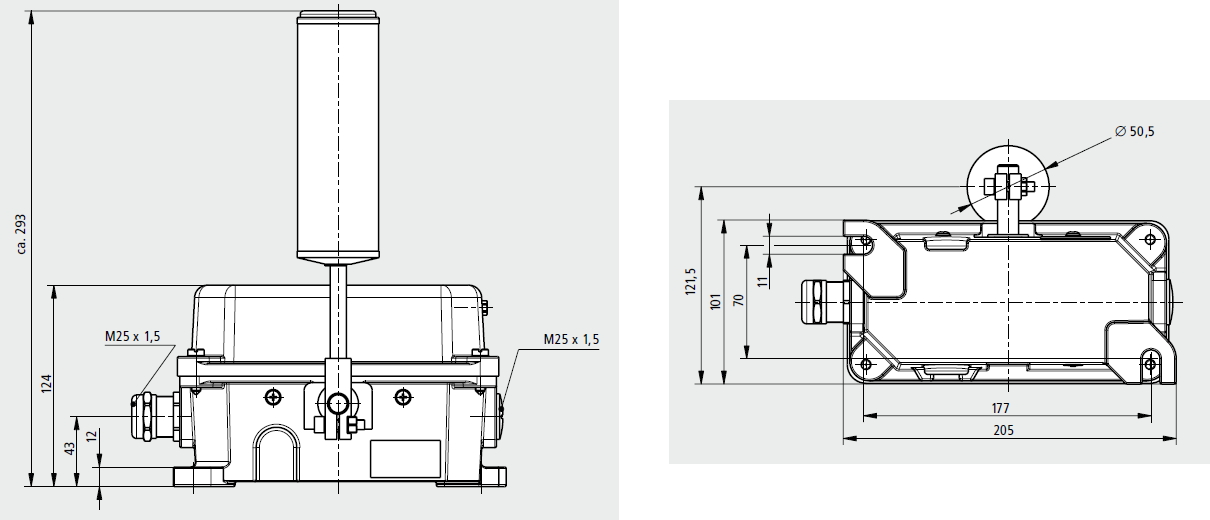

SEL 011

Klicken Sie auf das Massbild für eine grössere Ansicht

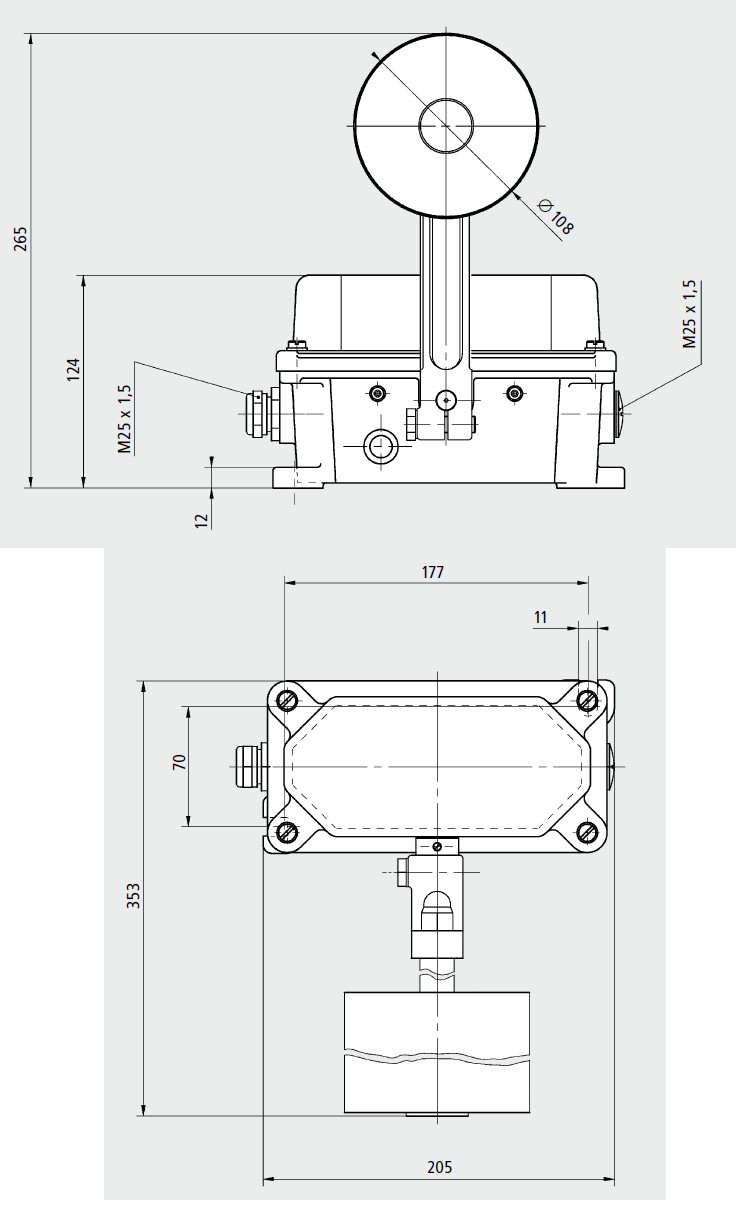

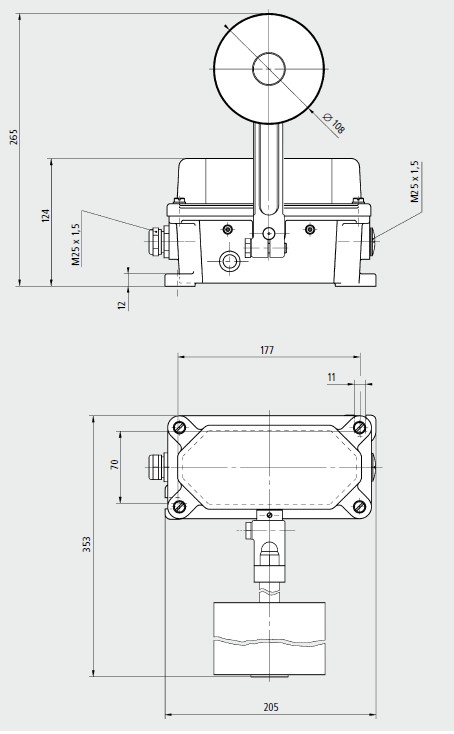

SEL 311

Klicken Sie auf das Massbild für eine grössere Ansicht
