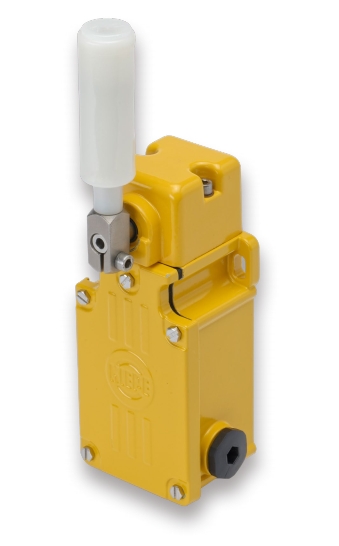

| Schieflaufschalter VG | ||
Beschrieb Anwendung
Kiepe Schieflaufschalter VG werden gemäss den Anforderungen der EN 620 in Förderanlagen zur Band-Schieflaufüberwachung von Stetigförderern eingesetzt.
Sie dienen dem Schutz der Anlage vor Beschädigungen oder Zerstörung bei Bandschieflauf und werden paarweise auf beiden Seiten am Ober- oder Untertrum in gefährdeten Bereichen angeordnet.
Der Kiepe Schieflaufschalter Typ VG ist konform zur Niederspannungsrichtlinie 2014/35/EU und UKCA Konformität liegt vor.
Er hat ein robustes Aluminiumgehäuse und kann mit bis zu 2 Öffnern und 2 Schliessern mit Sprungfunktion ausgerüstet werden.
Je nach Variante sind bis zu 2 feste Schaltpunkte möglich.
Die VG Schieflaufschalter werden in Anlagen mit rauhen Betriebsbedingungen eingesetzt,
z.B. in: Verlade-, Mischund Transportanlagen für Schüttgüter; Hüttenwerks-, Stahlwerks- und Gießereianlagen; Bau- und Holzbearbeitungsmaschinen; Kläranlagen.
Hinweis: Der Schieflaufschalter darf nur in Steuerkreisen eingesetzt werden.
Funktion
Der Schieflaufschalter Typ VG schaltet, wenn die Betätigungsrolle in Drehrichtung des Rollenhebels vom schieflaufenden Förderband angefahren und ausgelenkt wird.
Die Betätigungsrolle besteht aus Polyamid.
Die Schaltwinkel sind fix. Bei allen Schaltertypen liegt der Schaltpunkt bei ca. 12° Auslenkung.
Schaltervarianten mit Vorwarnung haben zwei Schaltpunkte bei ca. 12° und 45°.
Dadurch ist neben der Sicherheitsabschaltung auch eine Vorwarnung realisierbar.
Bei korrektem Bandlauf stellt sich der Rollenhebel wieder selbstätig zurück.
Die Schalter der Typen VG .../6 rasten bei Überschreiten der zulässigen Auslenkung ein.
Die Entriegelung wird vor Ort durch Rückstellen der Betätigungsrolle erreicht.
Technische Daten
| Generell | |
|---|---|
| Bezeichnung | Schieflaufschalter Typ VG |
| Betätigungsart | Bidirektional (zweiseitig wirkend) über Rollenhebel |
| Erfüllte Vorschriften | DIN EN 60947-5-1 |
| Geeignet für | Steuerkreise nach DIN EN 60204-1 |
| Mechanik | |
| Gehäuse | Aluminium |
| Beschichtung | PU 2K-Lack gelb, RAL 1004 |
| Rollenhebel | PA, Durchmesser 25mm |
| Befestigung | 2 x M6 |
| Auslenkung Rollenhebel (max.) | +/-90° |
| Gewicht | 0.75 kg |
| Elektrik | |
| Schaltsystem (max.) | 2 Sprungschalter NO/NC, zwangsöffnend |
| Schaltbereich | 12° + 42° (je Variante), fix |
| Leitungseinführung (im Lieferumfang enthalten) | 3 x M20 x 1,5, mit roter Transportsicherung verschlossen (1x PA Kabelverschraubung, Dichtbereich Ø 6mm bis Ø 12mm, 2x Verschlussschraube) |
| Gebrauchskategorie | AC-15: 250 V, 0,75A / DC-13: 125V, 0,22A / DC-13: 24 V, 2A |
| Anschlussleitungsquerschnitt (max.) | 2 mm² |
| Schutzleiteranschluss | Schutzklasse I / Schutzerdung |
| Bemessungsisolationsspannung Ui | 500V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV, Überspannungskategorie III, Verschmutzungsgrad 2 |
| Thermischer Dauerstrom Ith | 2,5A |
| Umweltbedingungen gemäss DIN EN 60947-5-5 | |
| Zulässige Umgebungstemperatur | –25°C… +70°C |
| Gehäuseschutzart (nach EN 60529) | IP65 / IP66/ IP67 |
| Zuverlässigkeit | |
| Kontaktzuverlässigkeit | > 30.000 Schaltungen bei 100% |
Bestellübersicht
| Artikelnummer | Bezeichnung | Zusatz | Bestand*1 | Preis*2 | ||
|---|---|---|---|---|---|---|
| 215.15.14.10.00 | Schaltelement 1 Schliesser 1 Öffner | Ersatzteil für VG | 8 | 31.80 CHF |    | |
| 92.038 143.511 | Schieflaufschalter VG 033/5 | 2 Schliesser 2 Öffner, ohne Vorwarnung, ohne Rastung | 2 | 238.80 CHF | | |
| 94.037 860.001 | Hebel mit Kunststoffrolle 25mm Durchmesser | Ersatzteil für MAS und VG | 24 | 46.20 CHF | | |
| 94.037 860.006 | Hebel mit Kunststoffrolle lang 25mm Durchm. | Ersatzteil für MAS und VG | 10 | 75.90 CHF | | |
| 94.037 860.101 | Hebel mit Edelstahlrolle 25mm Durchmesser | Ersatzteil für VG |  | 78.10 CHF | | |
| 94.059 002.002 | Druckausgleichselement M20 | Ersatzteil für VG | | 28.60 CHF | | |
| 95.038 143.501 | Schieflaufschalter VG 03/5 | 1 Schliesser 1 Öffner, ohne Vorwarnung, ohne Rastung | 6 | 224.40 CHF | | |
| 95.038 143.601 | Schieflaufschalter VG 03/6 | 1 Schliesser 1 Öffner, ohne Vorwarnung, mit Rastung | | 224.40 CHF | | |
| 95.038 143.611 | Schieflaufschalter VG 033/6 | 2 Schliesser 2 Öffner, ohne Vorwarnung, mit Rastung | | 253.00 CHF | | |
| 95.038 143.615 | Schieflaufschalter VG 133/6 | 2 Schliesser 2 Öffner, mit Vorwarnung, mit Rastung | 2 | 294.80 CHF | | |
| 96.038 986.130 | Konsolblech S10 zu MAS,VG | 4 | 63.25 CHF | |
| *1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang. |
| *2: Preise sind nicht verbindlich, Irrtum ist vorbehalten. |
Montage

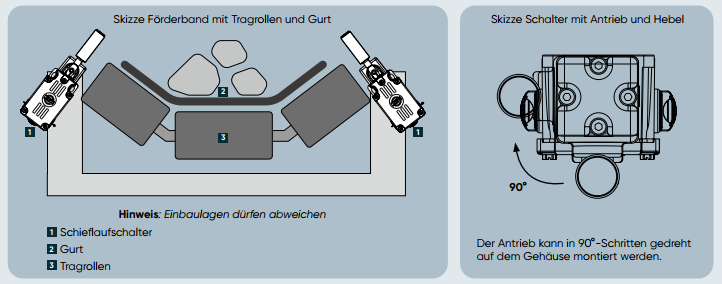

Schieflaufschalter vom Typ VG 1 werden mit je 2 M6 Schrauben auf einer Unterkronstruktion paarweise befestigt.
Bei einem Schieflauf darf der Gurt 2 die seitlichen Führungsrollen 3 nicht verlassen.
Die Position der Schieflaufschalter ist so zu wählen, dass die Betätigungsrolle des Schieflaufschalters vom Gurt 2 vorzugsweise senkrecht angefahren wird.
Bei normalem Betrieb wird die Betätigungsrolle des Schieflaufschalters nicht berührt.
Der Rollenhebel ist austauschbar und kann in den Drehrichtungen auf der Schalterachse frei fixiert werden.
Der Kopf mit dem Rollenhebel kann beim Typ VG zusätzlich in 90° Schritten montiert werden.
Dadurch ergeben sich mehr Positioniermöglichkeiten.
Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.
Hinweis:
Die roten Transportsicherungen müssen vollständig entfernt und durch die mitgelieferten Verschraubungen ersetzt werden.
Klicken Sie auf das Bild für eine grössere Ansicht

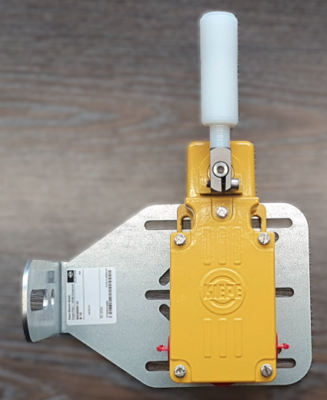

Für die Befestigung der Schalter ist das Konsolblech S10 ideal. Es bietet eine schnelle und einfache Montage am Förderband mit vielen Positionierungsmöglichkeiten
Das korrosionsbeständige Material hält jeder Witterung Stand. Die Bleche können sowohl im Innen- als auch Aussenbereich angebracht werden.

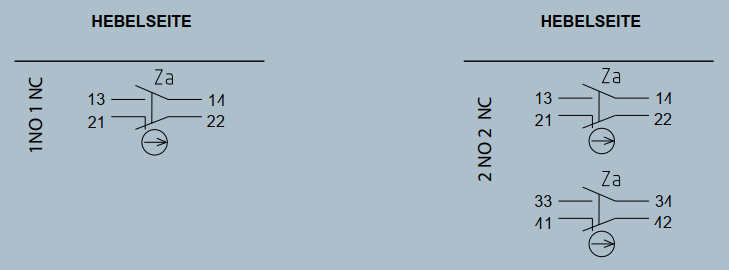

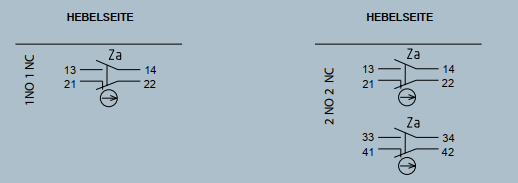

Anschluss
Klicken Sie auf das Bild für eine grössere Ansicht

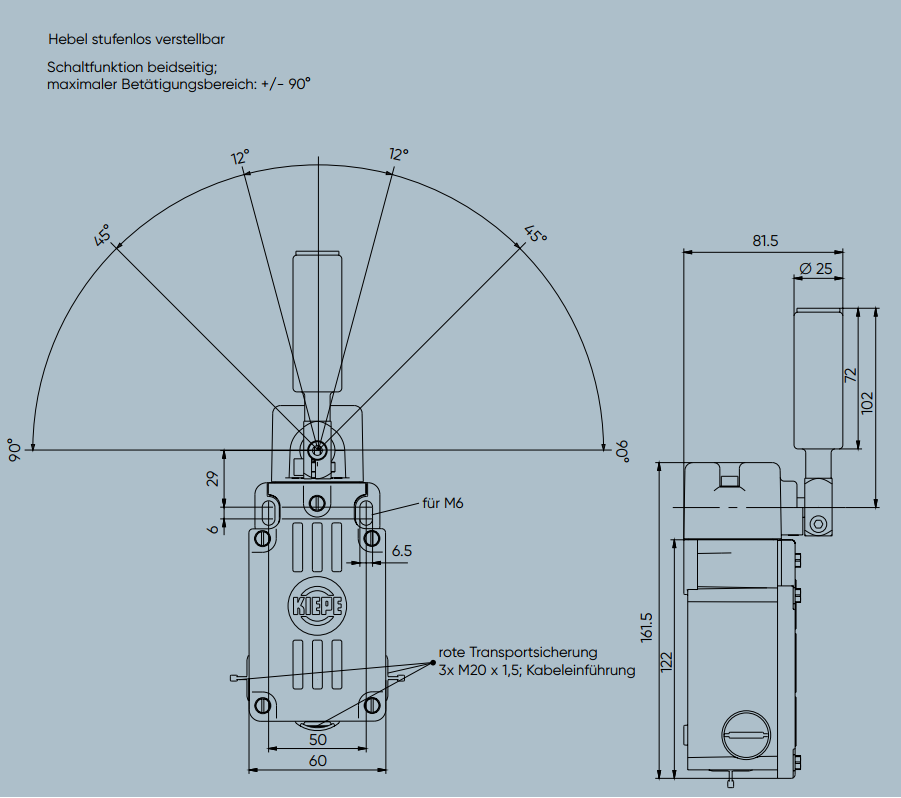

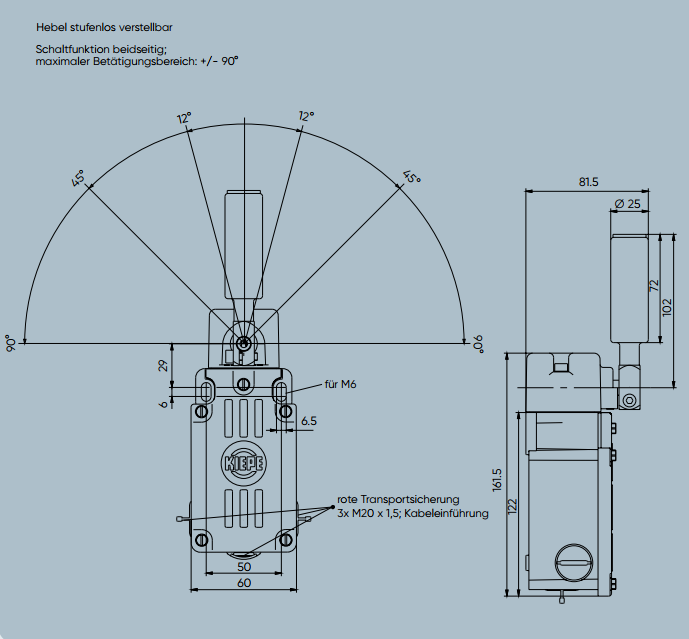

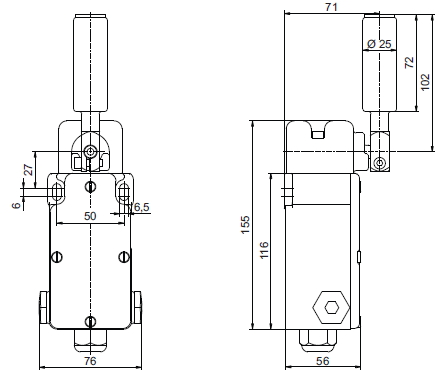

Massbild
Klicken Sie auf das Massbild für eine grössere Ansicht
