| Seilzugnotschalter HEN | ||
Beschrieb Anwendung

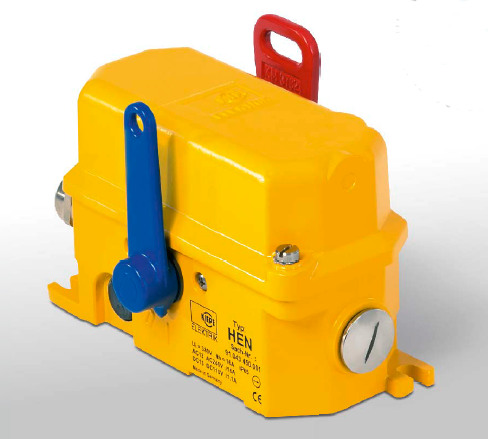

Kiepe Seilzugnotschalter Typ HEN werden gemäss den Anforderungen der EN 620 sowie BGI 710 und in Übereinstimmung mit der DIN EN ISO 13850 als beidseitig zu betätigende Not-Halt-Geräte als ergänzende Schutzmassnahme an Gurtförderanlagen eingesetzt.
Die Geräte sind für den Ausseneinsatz und bei grossen Änderungen der Umgebungstemperatur geeignet.
Mit dem funktional abgestimmten Reissleinensystem kann pro Schalter das Not-Halt-Signal über eine Strecke von bis zu 100 m ausgelöst werden.
Kiepe Seilzugnotschalter Typ HEN sind konform zur Maschinenrichtlinie 2006/42/EG und erfüllen die Schutzziele der Niederspannungsrichtlinie 2006/95/EG.
Sie dürfen nur in Steuerstromkreisen eingesetzt werden.
Im HEN-Aluminium-Gehäuse ist Platz für bis zu 3 gleichzeitig schaltende Öffner- und Schliesserkontakte. Unter Berücksichtigung der Sicherheitsdaten und Wartungsempfehlungen können die Seilzugnotschalter Typ HEN in Sicherheitskreisen gemäss DIN EN ISO 13849 bis Performance Level e (PLe) eingesetzt werden.
Funktion
Die Betätigung des Seilzugnotschalters erfolgt mittels Reissleine, die am roten Auslösehebel beidseitig angeschlossen wird. Die Schalteinrichtung des Seilzugnotschalters wirkt formschlüssig und wird durch eine Sprungfunktion unterstützt. Dabei werden bis zu drei Schliesser- und Öffnerkontakte gleichzeitig betätigt und es kann ein Kreuzvergleich der Kontakte von einer externen Steuerung durchgeführt werden.
Das Not-Halt-Signal wird nach dem Ruhestromprinzip mit zwangsbetätigten Öffnern ausgeführt. Nach dem Auslösen der Not-Halt-Funktion verriegelt die Schalteinrichtung in der Ausschaltstellung „0“. Durch Betätigung des Rückstellhebels in Schaltposition „1“ sind die Schaltkontakte wieder aktiv und die Förderanlage wird für das Wiedereinschalten vorbereitet. Die Rückstellung des Seilzugnotschalters darf kein Anlaufen der Förderanlage bewirken.
Technische Daten
| Generell | |
|---|---|
| Bezeichnung | Seilzugnotschalter Typ HEN - Not-Halt-Gerät mit Verrastfunktion |
| Betätigungsart | Bidirektional (zweiseitig wirkend), federunterstützt (Snap action), mit Seilrisserkennung |
| Erfüllte Vorschriften | DIN EN ISO 13850, DIN EN 60204-1, DIN EN 60947-5-5, DIN EN 60947-5-1, EN 620, BGI 710 |
| Geeignet für | Steuerungen und Anlagen nach DIN EN 60204 |
| Mechanik | |
| Gehäuse | Aluminium GK-AISi 12 |
| Lackierung | DD - Lack Gehäuse gelb (RAL 1004), Auslösehebel rot (RAL 3000), Rückstellhebel blau (RAL 5010) |
| Befestigung | 2 Langlöcher für M8-Schrauben |
| Einbaulage | Horizontal bis ca. 15° Neigungswinkel |
| Reissleinenlänge | bis ca. 100 m |
| Betätigungskraft | 30 N ± 10 N |
| Gewicht | 1,7 kg |
| Elektrik | |
| Schaltsystem | bis zu 3 Schliesser- und 3 Öffnerkontakte, gleichzeitig schaltend, zwangsöffnend |
| Leitungseinführung | Gewindebohrungen 2x M25 x 1,5 mit je 1x Kabelverschraubung, Dichtbereich Ø 11mm bis Ø 16mm, 1x Verschlussschraube |
| Gebrauchskategorie | AC-15: 230 V 6 A / DC-13: 110 V 1,1 A |
| Anschlussleitungsquerschnitt | 1 mm² bis 2,5 mm² |
| Schutzleiteranschluss | im Gehäuse M4 |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstossspannungsfestigkeit Uimp | 2,5 kV, Verschmutzungsgrad III |
| Thermischer Dauerstrom Ith | 16 A |
| Kontaktzuverlässigkeit | > 2 Mio. Schaltspiele (mechanisch) |
| Umweltbedingungen gemäss DIN EN 60947-5-5 | |
| Zulässige Umgebungstemperatur | -25 °C bis +70 °C |
| Erweiterter Umgebungstemperaturbereich | -40 °C bis +70 °C (Typen HEN 7xx) |
| Gehäuseschutzart | IP 67 nach EN 60529 |
| Sicherheitsdaten gemäss DIN EN ISO 13849 und EN 61062 | |
| Sicherheitsfunktionen | Not-Halt inkl.Verrastung, manuelle Rückstellung |
| Einsetzbar gemäss DIN EN ISO 13849-1 | bis PLe (abhängig von der Kundenanwendung) |
| B10d-Lebensdauer | 24.000 Betätigungen |
Bestellübersicht
| Artikelnummer | Bezeichnung | Zusatz | Bestand*1 | Preis*2 | ||
|---|---|---|---|---|---|---|
| 220.03.01.01.01 | Schaltelement 1 Öffner oder 1 Schliesser | Ersatzteil für HEN, NTS und SEG | 10 | 28.75 CHF |    | |
| 91.043 450.001 | Seilzugnotschalter HEN 001 | 1 Schliesser, 1 Öffner | 6 | 369.60 CHF | | |
| 91.043 450.002 | Seilzugnotschalter HEN 002 | 2 Schliesser, 2 Öffner | 9 | 424.60 CHF | | |
| 91.043 450.003 | Seilzugnotschalter HEN 003 | 3 Schliesser, 3 Öffner |  | 479.60 CHF | | |
| 91.043 450.004 | Seilzugnotschalter HEN 004 | 1 Schliesser, 1 Öffner, mit Signalleuchte | | 402.60 CHF | | |
| 91.043 450.005 | Seilzugnotschalter HEN 005 | 2 Schliesser, 2 Öffner, mit Signalleuchte | | 457.60 CHF | | |
| 91.043 450.018 | Seilzugnotschalter HEN 018 | 2 Schliesser, 2 Öffner, mit Druckausgleich | | 449.90 CHF | | |
| 91.043 450.701 | Seilzugnotschalter HEN 701 | 1 Schliesser, 1 Öffner, -40°C ... +70°C | | 389.40 CHF | | |
| 91.043 450.702 | Seilzugnotschalter HEN 702 | 2 Schliesser, 2 Öffner, -40°C ... +70°C | | 444.40 CHF | | |
| 91.043 450.703 | Seilzugnotschalter HEN 703 | 3 Schliesser, 3 Öffner, -40°C ... +70°C | | 499.40 CHF | | |
| 95.064 096.101 | Montage-Satz/Stahl 2-seitig getrennt 2x50m ohne Seil | Beinhaltet:4x Kettennotglied, 8x Bügelklemme | 3 | 127.60 CHF | | |
| 95.303 191.101 | Schnellspannsystem Stahl 2-seitig durchg. 2x50m | ohne Seil, beinhaltet Schnellspannklemme | 2 | 139.70 CHF | | |
| 96.038 986.120 | Konsolblech S2 zu HEN, NTS, PRS | 4 | 73.70 CHF | |
| *1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang. |
| *2: Preise sind nicht verbindlich, Irrtum ist vorbehalten. |
Ausstattungsoptionen
Vergoldete Kontakte
Druckausgleichselement
Rückstellung mit Vierkant statt Hebel
Signallampen für 230 V, 110 V oder 24 V
LED-Signallampen in AC/DC-Ausführung für 230 V oder 24 V
Passendes Zubehör wie Reissleinen, Spannfedern und Führungselemente finden Sie hierDen Seilzugnotschalter HEN gib es hier auch in ATEX AusführungenMontage
Seilzugnotschalter vom Typ HEN werden mit je 2 M8 Schrauben auf der Unterkonstruktion in Einbaulage mittig zwischen den Ankerhaken des Reissleinensystems (siehe Montageschema) befestigt.
Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung, direkt an den Anschlussverschraubungen der Schaltelemente und der Lampenfassung (Option) sowie dem Schutzleiteranschluss. Die Reissleine 1 wird mit Spannfedern 2 zwischen den Ankerhaken 3 gespannt und am Auslösehebel befestigt.
Nach der Justage der Spannfedern 2 müssen Betätigungskraft und Betätigungsweg zum Auslösen des Schalters auf Übereinstimmung mit den vorgeschriebenen Anforderungen geprüft und eingehalten werden.
Klicken Sie auf das Bild für eine grössere Ansicht
1 Reissleine
2 Spannfeder
3 Ankerhaken
4 Spannelement
5 Kettennotglied
6 Führungselement
7 Klemme
8 Kausche
Um die Montage zu vereinfachen und die Montagezeit zu reduzieren empfehlen wir die Verwendung des Schnellspannsystems
Das Schnellspannsystem beinhaltet das benötigte Montagematerial wie z.B. die Federn, Kauschen und Klemmen.
Sie benötigen nur noch die Reissleine und die Führungselemente.
Für die Befestigung der Schalter ist das Konsolblech S2 ideal. Es bietet eine schnelle und einfache Montage am Förderband
Das korrosionsbeständige Material hält jeder Witterung Stand. Die Bleche können sowohl im Innen- als auch Aussenbereich angebracht werden. Egal ob Düngemittel, Seehäfen, Kieswerke und vieles mehr.
Die Korrosions- und Temperaturbedingungen ihrer Schalter werden von dem Blech ohne Probleme abgedeckt.

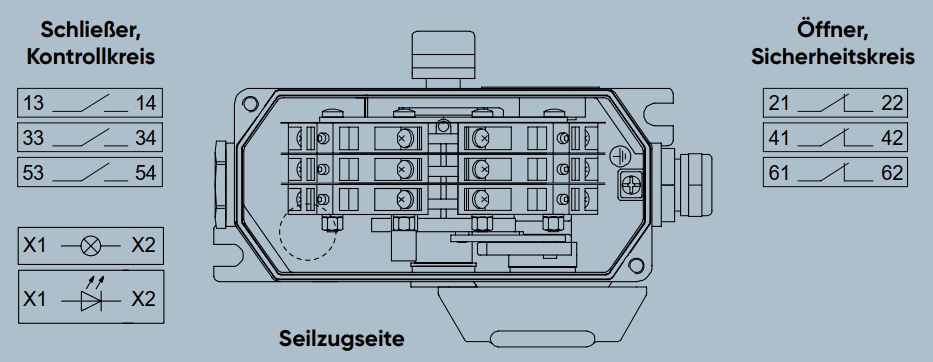

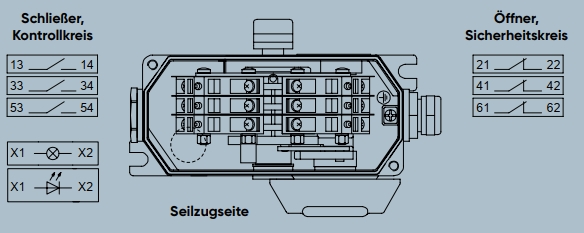

Anschluss
Klicken Sie auf das Bild für eine grössere Ansicht
Massbild
Klicken Sie auf das Massbild für eine grössere Ansicht
