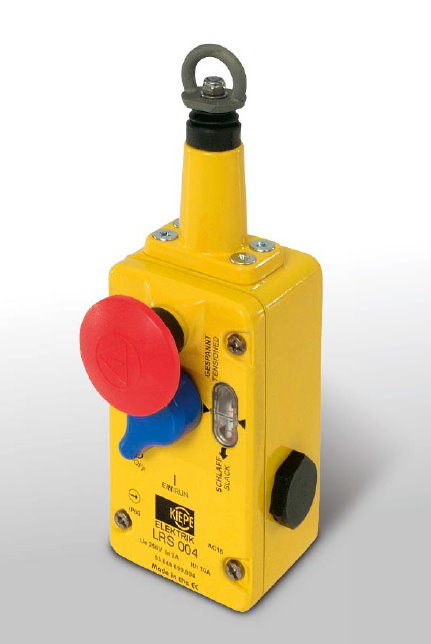

Seilzugnotschalter LRS |
Beschrieb Anwendung
Kiepe Seilzugnotschalter Typ LRS werden gemäss den Anforderungen der EN 620 und BGI 710 und in Übereinstimmung mit der DIN EN ISO 13849 als Not-Halt-Geräte mit einseitig installierter Reissleine an Gurtförderanlagen sowie Be- und Verarbeitungsmaschinen eingesetzt.
Die Geräte sind vorzugsweise für den Inneneinsatz mit geringen Temperaturschwankungen vorgesehen. Mit dem funktional abgestimmten Reissleinensystem kann pro Schalter das Not-Halt-Signal über eine Strecke von bis zu 20m ausgelöst werden..

Kiepe Seilzugnotschalter Typ LRS sind konform zur Maschinenrichtlinie 2006/42/EG und erfüllen die Schutzziele der Niederspannungsrichtlinie 2006/95/EG. Sie dürfen nur in Steuerstromkreisen eingesetzt werden.
Im LRS-Aluminium-Gehäuse ist Platz für 1 zwangsöffnenden Kontaktblock, je Schalterausführung in verschiedenen Kontaktvarianten.
Unter Berücksichtigung der Sicherheitsdaten und Wartungsempfehlungen gemäss der Betriebsanleitung können die Seilzugnotschalter Typ LRS als ergänzende Schutzmassnahme und bewährte Bauteile in Sicherheitskreisen gemäss DIN EN ISO 13849 bis Performance Level e (PLe) eingesetzt werden.
Funktion

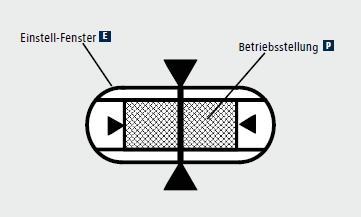

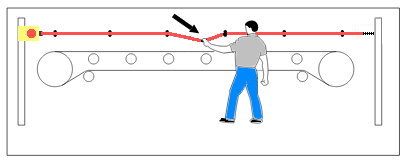

Die Betätigung des Seilzugnotschalters erfolgt durch Zug an der Reissleine, durch Reissleinenbruch oder Betätigung des roten Not-Halt-Tasters auf dem Deckel. Die Geräte müssen vor der Inbetriebnahme in eine Betriebsstellung "P" gebracht werden. Die Einstellung erfolgt durch Erzeugen einer Vorspannung in der Reissleine durch eine externe Spannfeder "2" und kann durch einen Indikator im Einstell-Fenster "E" im Deckel des Schalters beobachtet und kontrolliert werden.

Wenn die Reissleine gezogen wird, erfolgt eine mechanische Verriegelung der zwangsbetätigten Öffnerkontakte. Die Verriegelung kann durch den blauen Rückstellknopf wieder aufgehoben werden, sobald der Betätiger in Betriebseinstellung "P" zurückgekehrt ist.
Der Rückstellknopf zeigt den jeweiligen Schaltzustand (Aus/0-EIN/1) an.
Hinweis
Die Rückstellung des Seilzugnotschalters darf kein Anlaufen der Förderanlage bewirken.
Technische Daten
Generell | |
---|---|
Bezeichnung | Seilzugnotschalter Typ LRS Not-Halt-Gerät mit Verrastfunktion |
Betätigungsart | Bidirektional bei einseitiger Reissleineninstallation mit integrieter Seilrisserkennung |
Erfüllte Vorschriften | DIN ISO 13850, EN/IEC 60204-1, EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN 620, BGI 710 |
Geeignet für | Anlagen und Steuerungen nach EN/IEC 60204 |
Mechanik | |
Gehäuse | Aluminium gelb RAL 1004 |
Befestigung | 4 Bohrungen für M5 Schrauben |
Einbaulage | beliebig |
Reissleinenlänge | bis ca. 20 m |
Betätigungskraft | < 125 N |
Gewicht (netto) | ca. 0,7 kg |
Elektrisch | |
Schaltsystem | bis zu 4 gleichzeitig schaltende Kontakte zwangsöffnend |
Leitungseinführung | 3 Gewindebohrungen M20x1,5 mit 2x Verschlussschraube, 1x Blindstopfen |
Gebrauchskategorie | AC-15: 240 V, 3 A / DC-13: 24 V, 2 A |
Anschlussleitungsquerschnitt | 1 mm² bis 2,5 mm² |
Schutzleiteranschluss | im Gehäuse: M4 |
Bemessungsisolationsspannung Ui | AC 500 V |
Bemessungsstossspannungsfestigkeit Uimp | 2,5 kV, Verschmutzungsgrad III |
Thermischer Dauerstrom Ith | 10 A |
Kontaktzuverlässigkeit | 1 Mio. Schaltspiele (mechanisch) |
Umweltbedingungen gemäss DIN EN 60947-5-5 | |
Zulässige Umgebungstemperatur | -25°C bis + 70°C |
Gehäuseschutzart | IP 66 nach EN 60529 |
Sicherheitsdaten gemäss DIN EN ISO 13849 und EN 61062 | |
Sicherheitsfunktionen | Not-Halt inkl.Verrastung, Manuelle Rückstellung |
Geeignet gemäss DIN EN ISO 13849-1 | bis PLe (abhängig von der Kundenanwendung) |
B10d-Lebensdauer | 10.000 Betätigungen |
Bestellübersicht
Artikelnummer | Bezeichnung | Kontaktbestückung | Temperaturbereich | Shop | |
---|---|---|---|---|---|
93.046 690.004 | Seilzugnotschalter LRS 004 | 1 Schliesser, 2 Öffner | -25°C bis + 70°C | ![]() |
|
93.046 690.022 | Seilzugnotschalter LRS 022 | 2 Schliesser, 2 Öffner | -25°C bis + 70°C | ![]() |
|
93.046 690.031 | Seilzugnotschalter LRS 031 | 1 Schliesser, 3 Öffner | -25°C bis + 70°C | ![]() |
|

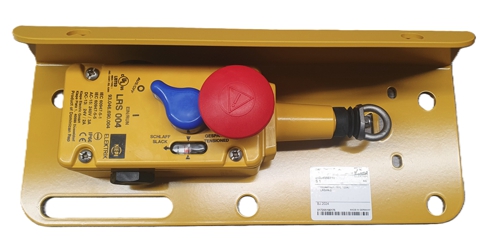

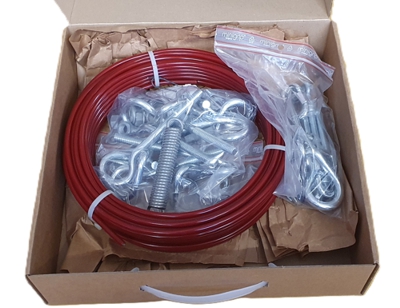

Ersatz- und Zubehörteile | |||||
215.16.06.02.01 | Schaltelement zu LRS 004 | ![]() |
215.16.06.02.02 | Schaltelement zu LRS 022 | ![]() |
215.16.06.02.03 | Schaltelement zu LRS 004 | ![]() |
215.24.01.01.05 | Deckel komplett zu LRS 004 | ![]() |
215.24.01.01.06 | Deckel komplett zu LRS 022 | ![]() |
215.24.01.01.07 | Deckel komplett zu LRS 031 | ![]() |

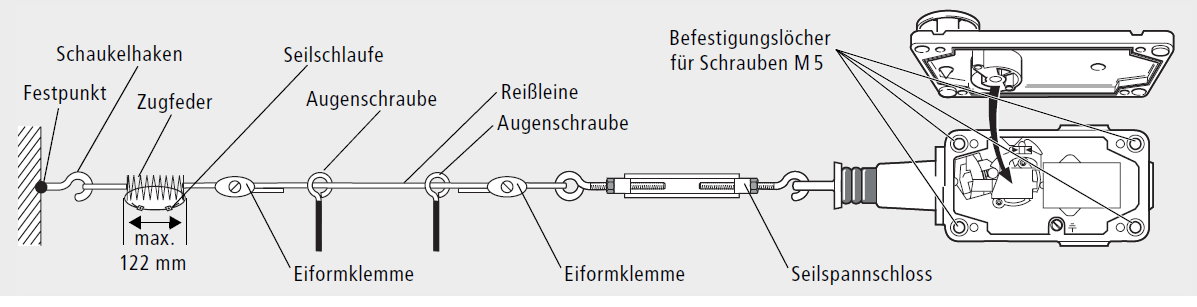

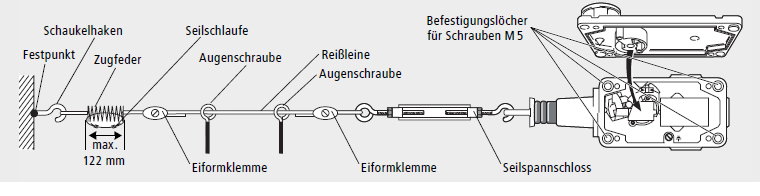

Montage
Seilzugnotschalter Typ LRS werden mit je 4 M5 Schrauben auf der Unterkonstruktion in Einbaulage befestigt. Dazu muss der Deckel entfernt werden.
Der elektrische Anschluss erfolgt bei geöffnetem Gerät über über eine nicht im im Lieferumfang enthaltene Kabelverschraubung an den Anschlussklemmen der Kontakte.
Es ist darauf zu achten, dass die verwendete Kabelverschraubung mindestens die IP-Schutzart des Schalters bei Anschluss der vorgesehenen Leitung erfüllt.
Klicken Sie auf das Bild für eine grössere Ansicht

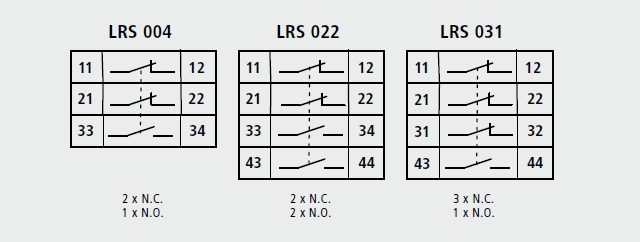

Anschluss

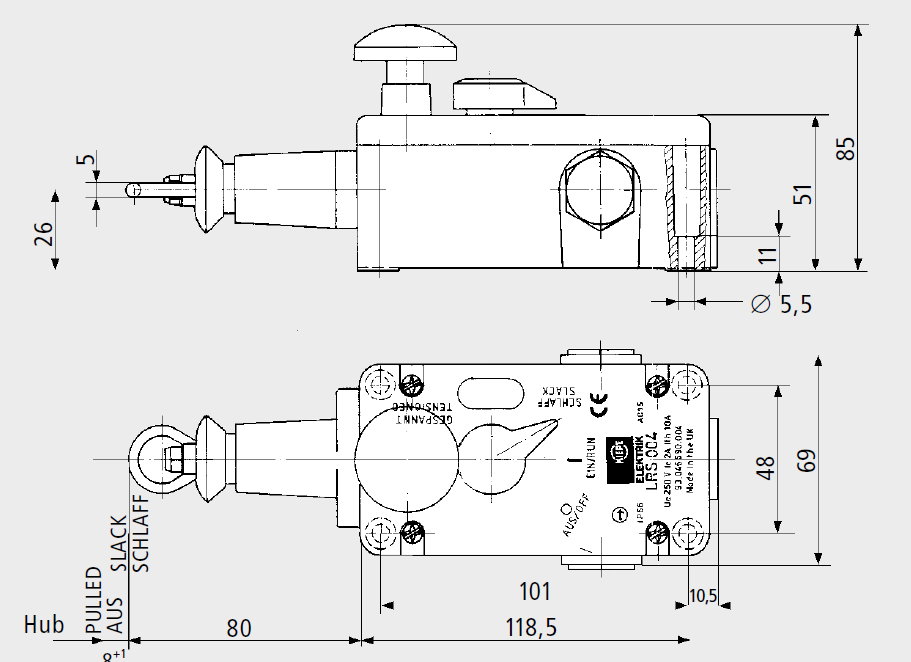

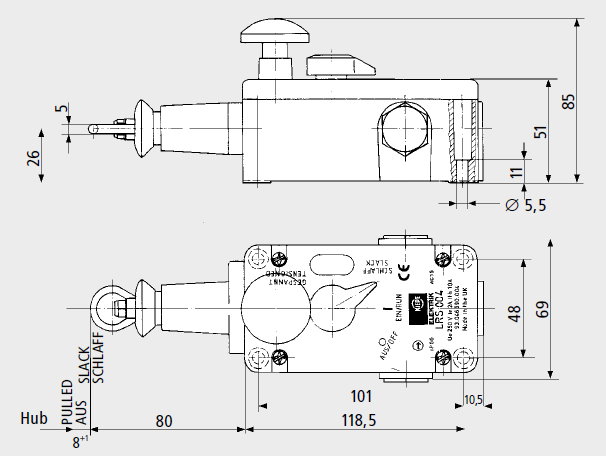

Massbild
Klicken Sie auf das Massbild für eine grössere Ansicht
