Seilzugnotschalter NTS

		Beschrieb Technische Daten Bestellübersicht Montage Anschluss Ansicht/Massbild Downloads

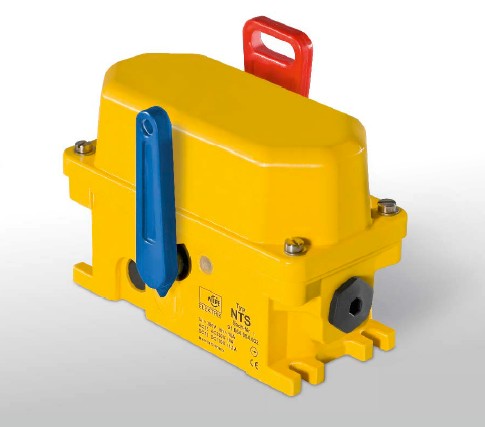

Seilzugnotschalter NTS

Beschrieb

Anwendung

Kiepe Seilzugnotschalter Typ NTS werden gemäss den Anforderungen der EN 620 sowie BGI 710 und in Übereinstimmung mit der DIN EN ISO 13850 als beidseitig zu betätigende Not-Halt-Geräte als ergänzende Schutzmassnahme an Gurtförderanlagen eingesetzt. Die Geräte sind für den Ausseneinsatz bei grossen Änderungen der Umgebungstemperatur geeignet.

Mit dem funktional abgestimmten Reissleinensystem kann pro Schalter das Not-Halt-Signal über eine Strecke von bis zu 100 m ausgelöst werden.

Kiepe Seilzugnotschalter Typ NTS sind konform zur Maschinenrichtlinie 2006/42/EG und erfüllen die Schutzziele der Niederspannungsrichtlinie 2006/95/EG.

Sie dürfen nur in Steuerstromkreisen eingesetzt werden.

Im NTS- BMC-Kunststoffgehäuse ist Platz für bis zu drei gleichzeitig schaltende Öffner- und Schliesserkontakte. Unter Berücksichtigung der Sicherheitsdaten und Wartungsempfehlungen können die Seilzugnotschalter Typ NTS in Sicherheitskreisen gemäss DIN EN ISO 13849 bis Performance Level e (PL e) eingesetzt werden.

Funktion

Die Betätigung des Seilzugnotschalters erfolgt mittels Reissleine, die am roten Auslösehebel beidseitig angeschlossen wird. Die Schalteinrichtung des Seilzugnotschalters wirkt formschlüssig und wird durch eine Sprungfunktion unterstützt. Dabei werden bis zu drei Schliesser- und Öffnerkontakte gleichzeitig betätigt und es kann ein Kreuzvergleich der Kontakte von einer externen Steuerung durchgeführt werden.

Das Not-Halt-Signal wird nach dem Ruhestromprinzip mit zwangsbetätigten Öffnern ausgeführt. Nach dem Auslösen der Not-Halt-Funktion verriegelt die Schalteinrichtung in der Ausschaltstellung „0“. Durch Betätigung des Rückstellhebels in Schaltposition „1“ sind die Schaltkontakte wieder aktiv und die Förderanlage wird für das Wiedereinschalten vorbereitet. Die Rückstellung des Seilzugnotschalters darf kein Anlaufen der Förderanlage bewirken.

Technische Daten

Generell
Bezeichnung	Seilzugnotschalter Typ NTS - Not-Halt-Gerät mit Verrastfunktion
Betätigungsart	Bidirektional (zweiseitig wirkend), federunterstützt (Snap action), mit Seilrisserkennung
Erfüllte Vorschriften	DIN EN ISO 13850, DIN EN 60204-1, DIN EN 60947-5-5, DIN EN 60947-5-1, EN 620, BGI 710
Geeignet für	Steuerungen und Anlagen nach DIN EN 60204
Mechanik
Gehäuse	Bulk Molding Compound (BMC)
Farbe	Gehäuse gelb (ähnlich RAL 1004), Auslösehebel rot (ähnlich RAL 3000), Rückstellhebel blau (ähnlich RAL 5010)
Befestigung	4 Langlöcher für M8-Schrauben
Einbaulage	Horizontal bis ca. 15° Neigungswinkel
Reissleinenlänge	bis ca. 100 m
Betätigungskraft	30 N ± 10 N
Gewicht	2.02 kg
Elektrik
Schaltsystem	bis zu 3 Schliesser- und 3 Öffnerkontakte, gleichzeitig schaltend, zwangsöffnend
Leitungseinführung	Gewindebohrungen 2x M25 x 1,5 mit je 1x Kabelverschraubung, Dichtbereich Ø 11mm bis Ø 16mm, 1x Verschlussschraube
Gebrauchskategorie	AC-15: 230 V 6 A / DC-13: 110 V 1,1 A
Anschlussleitungsquerschnitt	1 mm2 bis 2,5 mm2
Schutzleiteranschluss	kein Anschluss, Schutzklasse I: verstärkt und doppeltisoliertes Gehäuse
Bemessungsisolationsspannung Ui	400 V
Bemessungsstossspannungsfestigkeit Uimp	2,5 kV, Verschmutzungsgrad III
Thermischer Dauerstrom Ith	16 A
Kontaktzuverlässigkeit	> 2 Mio. Schaltspiele (mechanisch)
Umweltbedingungen gemäss DIN EN 60947-5-5
Zulässige Umgebungstemperatur	-25 °C bis +70 °C
Erweiterter Umgebungstemperaturbereich	-40 °C bis +70 °C (Typen NTS 7xx)
Gehäuseschutzart	IP 67 nach EN 60529
Sicherheitsdaten gemäss DIN EN ISO 13849 und EN 61062
Sicherheitsfunktionen	Not-Halt inkl.Verrastung / Manuelle Rückstellung
Einsetzbar gemäss DIN EN ISO 13849-1	bis PLe (abhängig von der Kundenanwendung)
B10d-Lebensdauer	24.000 Betätigungen

Bestellübersicht

Artikelnummer	Bezeichnung	Zusatz	Bestand^*1	Preis^*2
220.03.01.01.01	Schaltelement 1 Öffner oder 1 Schliesser	Ersatzteil für HEN, NTS und SEG	10	28.75 CHF
91.064 084.001	Seilzugnotschalter NTS 001	1 Schliesser, 1 Öffner		368.00 CHF
91.064 084.002	Seilzugnotschalter NTS 002	2 Schliesser, 2 Öffner		425.50 CHF
91.064 084.004	Seilzugnotschalter NTS 004	1 Schliesser, 1 Öffner, mit Signaleuchte		402.50 CHF
91.064 084.005	Seilzugnotschalter NTS 005	2 Schliesser, 2 Öffner, mit Signalleuchte		460.00 CHF
91.064 084.701	Seilzugnotschalter NTS 701	1 Schliesser, 1 Öffner, -40°C ... +70°C		388.70 CHF
91.064 084.702	Seilzugnotschalter NTS 702	2 Schliesser, 2 Öffner, -40°C ... +70°C		446.20 CHF
95.064 096.101	Montage-Satz/Stahl 2-seitig getrennt 2x50m ohne Seil	Beinhaltet:4x Kettennotglied, 8x Bügelklemme	4	133.40 CHF
95.304 375.101	Schnellspannsystem Stahl 2-seitig durchg. 2x50m	ohne Seil, beinhaltet 2 Federn klein		146.05 CHF

^*1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang.

^*2: Preise sind nicht verbindlich, Irrtum ist vorbehalten.

Ausstattungsoptionen
Vergoldete Kontakte
Druckausgleichselement
LED-Signallampen in AC/DC-Ausführung für 230 V oder 24 V
Geräte für Zweidraht-Busleitung

Passendes Zubehör wie Reissleinen, Spannfedern und Führungselemente finden Sie hier

Den Seilzugnotschalter NTS gib es hier auch in ATEX Ausführungen

Montage

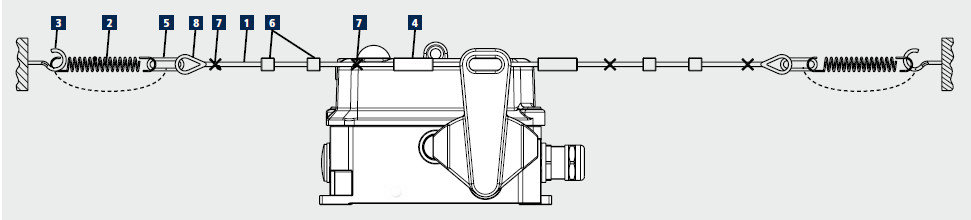

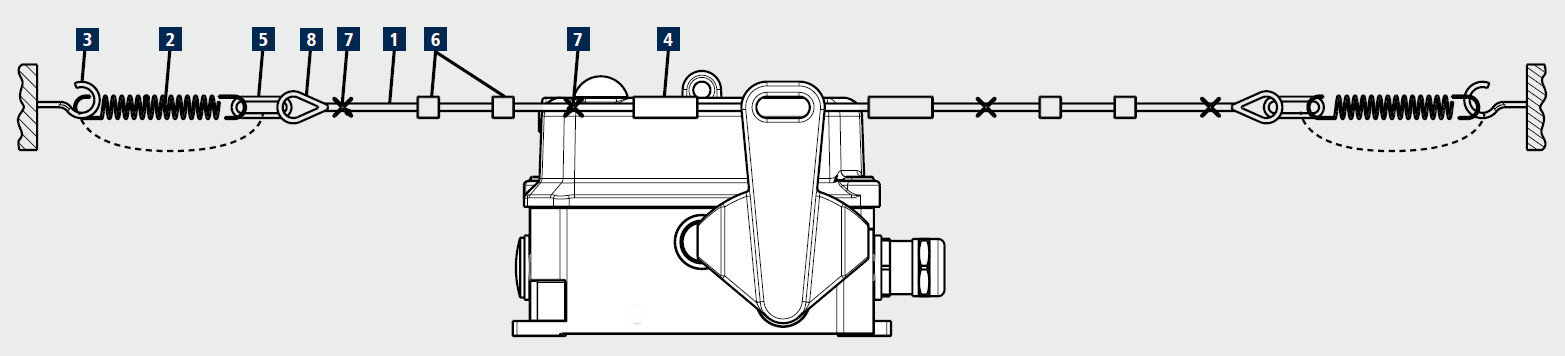

Seilzugnotschalter vom Typ NTS werden mit je 4 M8 Schrauben auf der Unterkonstruktion in Einbaulage mittig zwischen den Ankerhaken des Reissleinensystems (siehe Montageschema) befestigt.

Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung, direkt an den Anschlussverschraubungen der Schaltelemente und der Lampenfassung (Option). Die Reissleine 1 wird mit Spannfedern 2 zwischen den Ankerhaken 3 gespannt und am Auslösehebel befestigt.

Nach der Justage der Spannfedern 2 müssen Betätigungskraft und Betätigungsweg zum Auslösen des Schalters auf Übereinstimmung mit den vorgeschriebenen Anforderungen geprüft und eingehalten werden.

Klicken Sie auf das Bild für eine grössere Ansicht

1 Reissleine
2 Spannfeder
3 Ankerhaken
4 Spannelement
5 Kettennotglied
6 Führungselement
7 Klemme
8 Kausche

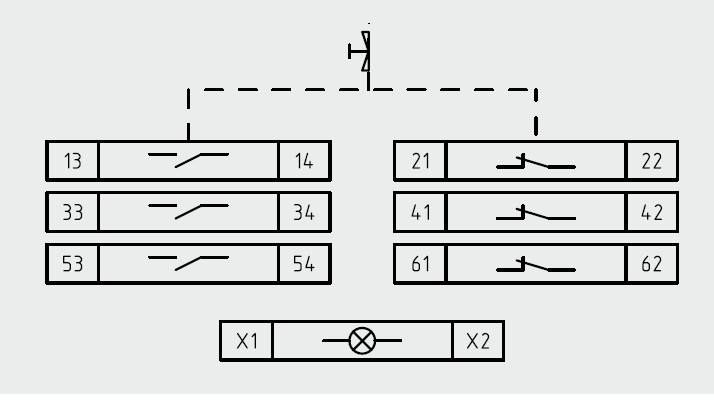

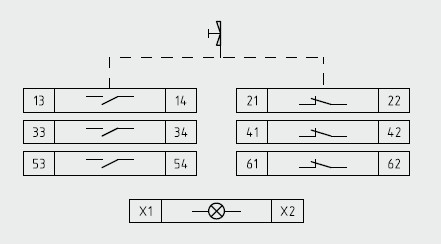

Anschluss

Klicken Sie auf das Bild für eine grössere Ansicht

Massbild

Klicken Sie auf das Massbild für eine grössere Ansicht
