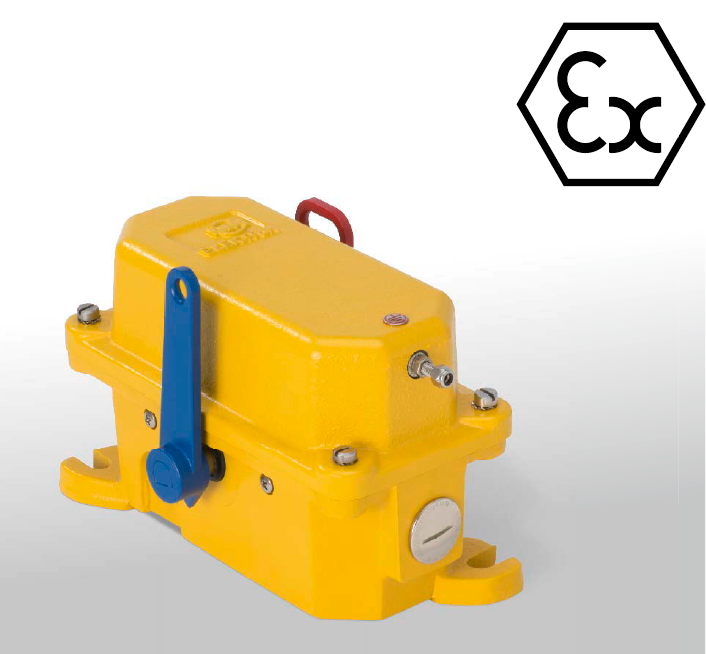

Beschrieb Anwendung
Kiepe Seilzugnotschalter Typ SEG EX werden gemäss den Anforderungen der EN 620 sowie BGI 710 und in Übereinstimmung mit der DIN EN ISO 13850 als beidseitig zu betätigende Not-Halt-Geräte als ergänzende Schutzmassnahme an Gurtförderanlagen eingesetzt. Mit dem funktional abgestimmten Reissleinensystem kann pro Schalter das Not-Halt-Signal über eine Strecke von bis zu 100 m ausgelöst werden.
Sie sind je Schaltertyp für den Einsatzbereich in explosionsfähiger Atmosphäre mit leitfähigem Staub, Gerätegruppe II, Kategorie 2 und 3, in Zone 21 und 22 (Typ SEG EX II 2D) bzw. Kategorie 3, nur in Zone 22 (Typ SEG EX II 3D) geeignet.
Kiepe Seilzugnotschalter Typ SEG EX sind konform zur ATEX-Richtlinie 94/9/EG und Maschinenrichtlinie 2006/42/EG. Sie dürfen nur in Steuerstromkreisen eingesetzt werden. Im SEG EX Grauguss-Gehäuse ist Platz für bis zu drei gleichzeitig schaltende Öffner- und Schliesserkontakte. Unter Berücksichtigung der Sicherheitsdaten und Wartungsempfehlungen können die Seilzugnotschalter Typ SEG EX in Sicherheitskreisen gemäss DIN EN ISO 13849 bis Performance Level e (PL e) eingesetzt werden.
Funktion
Die Betätigung des Seilzugnotschalters erfolgt mittels Reissleine (1) , die am roten Auslösehebel beidseitig angeschlossen wird. Die Schalteinrichtung des Seilzugnotschalters wirkt formschlüssig und wird durch eine Sprungfunktion unterstützt. Dabei werden bis zu drei Schliesser- und Öffner-Kontakte gleichzeitig betätigt und es kann ein Kreuzvergleich der Kontakte von einer externen Steuerung durchgeführt werden.
Das Not-Halt-Signal wird nach dem Ruhestromprinzip mit zwangsbetätigten Öffnern ausgeführt. Nach dem Auslösen der Not-Halt Funktion verriegelt die Schalteinrichtung in der Ausschaltstellung „0“. Durch Betätigung des Rückstellhebels in Schaltposition „1“ sind die Schaltkontakte wieder aktiv und die Förderanlage wird für das Wiedereinschalten vorbereitet. Die Rückstellung des Seilzugnotschalters darf kein Anlaufen der Förderanlage bewirken
Technische Daten
| Generell | |
|---|---|
| Bezeichnung | Seilzugnotschalter Typ SEG EX Not-Halt-Gerät mit Verrastfunktion, ATEX-Variante |
| Betätigungsart | Bidirektional (zweiseitig wirkend) |
| Erfüllte Vorschriften | DIN EN ISO 13850, DIN EN 60204-1, DIN EN 60947-5-5, DIN EN 60947-5-1, EN 620, BGI 710 |
| Geeignet für | Steuerungen und Anlagen nach DIN EN 60204 |
| ATEX | |
| Erfüllte ATEX-Vorschriften | EN 60079-0, EN 60079-31 „Schutz durch Gehäuse“ |
| Gerätegruppe / Gerätekategorie | II / 2D, 3D, brennbarer, leitfähiger Staub |
| ATEX-Kennzeichnung für Zone 21, 22 | SEG EX II 2D Ex II 2D Ex t IIIC T85°C Db IP67 |
| ATEX-Kennzeichnung für Zone 22 | SEG EX II 3D Ex II 3D Ex t IIIC T85°C Dc IP67 |
| ATEX-Zertifikat | EPS 12 ATEX 1 479 X |
| Mechanik | |
| Gehäuse | Grauguss, DD-Lack gelb, RAL 1004 |
| Befestigung | 2 Langlöcher für M10-Schrauben |
| Einbaulage | Horizontal bis ca 15° Neigungswinkel |
| Gesamte Reissleinenlänge | bis zu 2 x 50 m |
| Gewicht | 5,5 kg |
| Elektrik | |
| Schaltsystem | bis zu 3 Öffner- und Schliesser-Kontakte, gleichzeitig schaltend, zwangsöffnend |
| Leitungseinführung | 2 Gewindebohrungen M25x1,5 mit je 2x Verschlussschraube, 1x Kabelverschraubung (beigelegt) |
| Gebrauchskategorie | AC-15: 230 V, 6 A / DC-13: 110 V, 1,1 A |
| Anschlussleitungsquerschnitt | 1 mm² bis 2,5 mm² |
| Schutzleiteranschluss | Schutzklasse I: Schutzerdung |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstossspannungsfestigkeit Uimp | 2,5 kV, Überspannungskategorie II, Verschmutzungsgrad III |
| Thermischer Dauerstrom Ith | 16 A |
| Kontaktzuverlässigkeit | 2 Mio. Schaltspiele (mechanisch) |
| Umweltbedingungen gemäss DIN EN 60947-5-5 | |
| Zulässige Umgebungstemperatur | –25 °C bis +60 °C |
| Erweiterter Umgebungstemperaturbereich | –40 °C bis +60 °C (Typen SEG EX 7xx) |
| Gehäuseschutzart | IP 67 nach EN 60529 |
| Sicherheitsdaten gemäss DIN EN ISO 13849 und EN 61062 | |
| Sicherheitsfunktionen | Not-Halt inkl.Verrastung, Manuelle Rückstellung |
| Einsetzbar gemäss DIN EN ISO 13849-1 | bis PL e (abhängig von der Kundenanwendung) |
| Mittlere B10d-Lebensdauer | 24.000 Betätigungen |
Bestellübersicht
| Artikelnummer | Bezeichnung | Option | Kontaktbestückung | Temperaturbereich | Shop |
|---|---|---|---|---|---|
| 91.096 200.001 | Seilzugnotschalter SEG EX 001 II 2D | - | 1 Schliesser, 1 Öffner | -25°C... + 60°C |  |
| 91.096 200.023 | Seilzugnotschalter SEG EX 023 II 2D | Kontakte vergoldet | 1 Schliesser, 1 Öffner | -25°C... + 60°C |  |
| 91.096 200.701 | Seilzugnotschalter SEG EX 701 II 2D | Erweiterter Temperaturbereich | 1 Schliesser, 1 Öffner | -40°C... + 60°C | |
| 91.096 200.002 | Seilzugnotschalter SEG EX 002 II 2D | - | 2 Schliesser, 2 Öffner | -25°C... + 60°C | |
| 91.096 200.024 | Seilzugnotschalter SEG EX 024 II 2D | Kontakte vergoldet | 2 Schliesser, 2 Öffner | -25°C... + 60°C | |
| 91.096 200.702 | Seilzugnotschalter SEG EX 702 II 2D | Erweiterter Temperaturbereich | 2 Schliesser, 2 Öffner | -40°C... + 60°C | |
| 91.096 400.001 | Seilzugnotschalter SEG EX 001 II 3D | - | 1 Schliesser, 1 Öffner | -25°C... + 60°C | |
| 91.096 400.023 | Seilzugnotschalter SEG EX 023 II 3D | Kontakte vergoldet | 1 Schliesser, 1 Öffner | -25°C... + 60°C | |
| 91.096 400.701 | Seilzugnotschalter SEG EX 701 II 3D | Erweiterter Temperaturbereich | 1 Schliesser, 1 Öffner | -40°C... + 60°C | |
| 91.096 400.002 | Seilzugnotschalter SEG EX 002 II 3D | - | 2 Schliesser, 2 Öffner | -25°C... + 60°C | |
| 91.096 400.024 | Seilzugnotschalter SEG EX 024 II 3D | Kontakte vergoldet | 2 Schliesser, 2 Öffner | -25°C... + 60°C | |
| 91.096 400.702 | Seilzugnotschalter SEG EX 702 II 3D | Erweiterter Temperaturbereich | 2 Schliesser, 2 Öffner | -40°C... + 60°C | |
| Ersatz- und Zubehörteile | |||||
| 113.52.01.20.01 | EX-Kabelverschraubung M25 x 1,5; Dichtbereich Ø11mm bis Ø16 mm | |
|||
| 113.52.87.20.01 | EX-Verschlussschraube M25 x 1,5 | |
|||
Wichtiger Hinweis:
Die dem Gerät beiliegenden Kabel- und Verschlussschrauben sind gemäss EG-Baumusterprüfbescheinigung ausgeführt. Wenn Sie andere Kabel- oder Verschlussschrauben verwenden, kann die Betriebserlaubnis für das Gerät erlöschen!
Passendes Zubehör wie Reissleinen, Spannfedern und Führungselemente finden Sie hierMontage
Seilzugnotschalter vom Typ SEG EX werden mit je 2 M10 Schrauben auf der Unterkonstruktion in Einbaulage mittig zwischen den Ankerhaken (3) des Reissleinensystems (siehe Montageschema) befestigt.
Die Reissleine (1) wird mit Spannfedern (2) zwischen den Ankerhaken (3) gespannt und am Auslösehebel befestigt.
Nach der Justage der Spannfedern (2) müssen Betätigungskraft und Betätigungsweg zum Auslösen des Schalters auf Übereinstimmung mit den vorgeschriebenen Anforderungen geprüft und eingehalten werden.
Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene, ATEX-zugelassene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.
Klicken Sie auf das Bild für eine grössere Ansicht
1 Reissleine
2 Spannfeder
3 Ankerhaken
4 Spannelement
5 Kettennotglied
6 Führungselement
7 Klemme
8 Kausche
Anschluss
Klicken Sie auf das Bild für eine grössere Ansicht

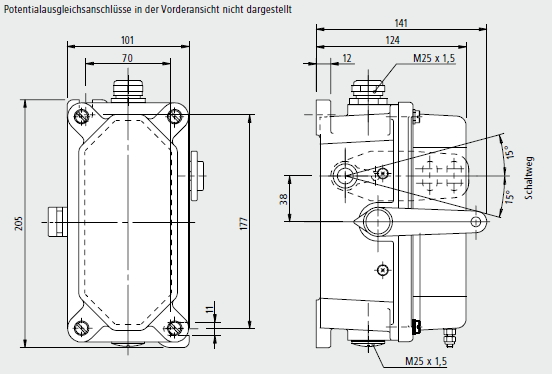

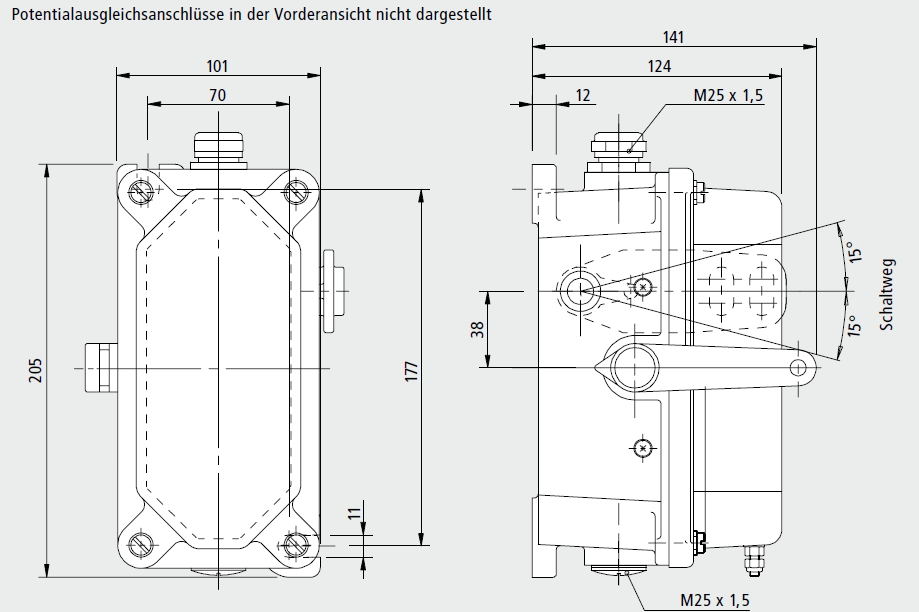

Massbild
