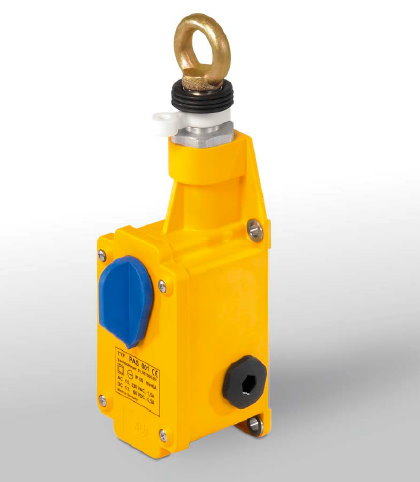

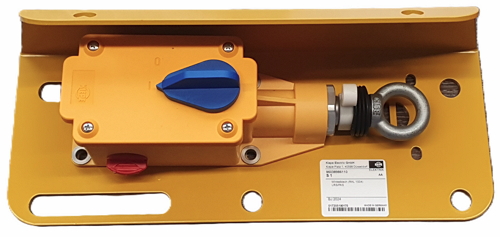

Seilzugnotschalter PAS





Beschrieb

Anwendung

Kiepe Seilzugnotschalter Typ PAS werden gemäss den Anforderungen der EN 620 und BGI 710 und in Übereinstimmung mit der DIN EN ISO 13850 als einseitig zu betätigende Not-Halt-Geräte an Gurtförderanlagen sowie Be- und Verarbeitungsmaschinen eingesetzt.

Die Geräte sind vorzugsweise für den Inneneinsatz mit geringen Temperaturschwankungen vorgesehen. Mit dem funktional abgestimmten Reissleinensystem kann pro Schalter das Not-Halt-Signal über eine Strecke von bis zu 30m ausgelöst werden.

Kiepe Seilzugnotschalter Typ PAS sind konform zur Maschinenrichtlinie 2006/42/EG und erfüllen die Schutzziele der Niederspannungsrichtlinie 2006/95/EG. Sie dürfen nur in Steuerstromkreisen eingesetzt werden.

Im PAS-Kunststoff-Gehäuse ist Platz für 1 Wechsler- und 1 Öffner-Kontakt. Unter Berücksichtigung der Sicherheitsdaten und Wartungsempfehlungen gemäss der Betriebsanleitung können die Seilzugnotschalter Typ PAS als ergänzende Schutzmassnahme und bewährte Bauteile in Sicherheitskreisen gemäß DIN EN ISO 13849 bis Performance Level e (PLe) eingesetzt werden.


Funktion

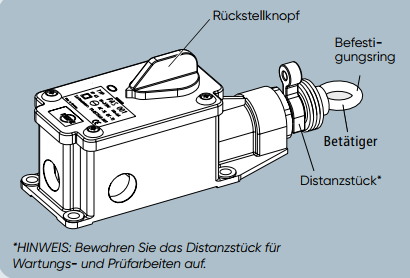

Die Betätigung des Seilzugnotschalters erfolgt mittels Zug an der Reissleine oder durch Reissleinenriss. Dazu müssen die Geräte auf einen Arbeitspunkt vorgespannt werden. Die Vorspannung im Reissleinensystem wird durch eine äußere und eine integrierte Spannfeder 2 erzeugt und sind daher aufeinander abgestimmt. Wenn die Reissleine gezogen wird, erfolgt eine mechanische Verriegelung der zwangsbetätigten Öffnerkontakte. Die Verriegelung kann durch den blauen Rückstellknopf wieder aufgehoben werden, wenn der Betätiger zum Arbeitspunkt zurückgekehrt ist. Der Rückstellknopf zeigt den jeweiligen Schaltzustand (Aus/0-EIN/1) an. Die Rückstellung des Seilzugnotschalters darf kein Anlaufen der Förderanlage bewirken.





Technische Daten

Generell
BezeichnungSeilzugnotschalter Typ PAS Not-Halt-Gerät mit Verrastfunktion
BetätigungsartUnidirektional (einseitig wirkend), federunterstützt (Snap action) mit Seilrisserkennung
Erfüllte VorschriftenDIN EN ISO 13850, DIN EN 60204-1, DIN EN 60947-5-5, DIN EN 60947-5-1, EN 620, BGI 710
Geeignet fürSteuerungen und Anlagen nach DIN EN 60204
Mechanik
GehäusePBT gelb RAL 1004
RückstellhebelIXEF blau, ähnlich RAL 5010
Befestigung4 verstärkte Bohrungen für Schrauben M6
EinbaulageHorizontal bis ca. 15° Neigungswinkel
Reissleinenlängebis ca. 30 m
Gewichtca. 0,4 kg
Elektrik
Schaltsystem1 Wechsler, 1 Öffnerkontakt, gleichzeitig schaltend, zwangsöffnend
Leitungseinführung3 Gewindebohrungen M20x1,5 mit je 1x Kabelverschraubung, Dichtbereich Ø 6 mm bis Ø 12 mm, 3x Verschlussschraube
GebrauchskategorieAC-15: 230 V 1,5 A / DC-13: 60 V 0,5 A / DC-13: 24 V 2,0 A
Anschlussleitungsquerschnitt1 mm² bis 2,5 mm²
Schutzleiteranschlussim Gehäuse M4
Bemessungsisolationsspannung Ui250 V
Bemessungsstossspannungsfestigkeit Uimp2,5 kV, Verschmutzungsgrad III
Thermischer Dauerstrom Ith6 A
Kontaktzuverlässigkeit> 10 Mio. Schaltspiele (mechanisch)
Umweltbedingungen gemäß DIN EN 60947-5-5
Zulässige Umgebungstemperatur-25°C bis +70°C
GehäuseschutzartIP 65 nach EN 60529
Sicherheitsdaten gemäss DIN EN ISO 13850 und EN 61062
SicherheitsfunktionenNot-Halt inkl.Verrastung, Manuelle Rückstellung
Geeignet gemäß DIN EN ISO 13849-1bis PLe (abhängig von der Kundenanwendung)
B10d-Lebensdauer10.000 Betätigungen





Bestellübersicht

Artikelnummer Bezeichnung Option Kontaktbestückung Temperaturbereich Shop
91.057 560.001 Seilzugnotschalter PAS 001 - 1 Wechsler, 1 Öffner -25°C... + 70°C
91.057 560.101 Seilzugnotschalter PAS 101 Edelstahlausführung 1 Wechsler, 1 Öffner -25°C... + 70°C


Passendes Zubehör wie Reissleinen, Spannfedern und Führungselemente finden Sie hier





Montage


Seilzugnotschalter vom Typ PAS werden mit je 4 M6 Schrauben auf der Unterkonstruktion in Einbaulage befestigt. Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung an den Anschlussklemmen einer Platine. Die Reissleine 1 wird mit der Spannfeder 2 zwischen dem Ankerhaken 3 und dem Befestigungsring des Schalters soweit gespannt, bis das Distanzstück leicht aus dem Schalter entfernt werden kann. Dies ist der Arbeitspunkt.


Klicken Sie auf das Bild für eine grössere Ansicht

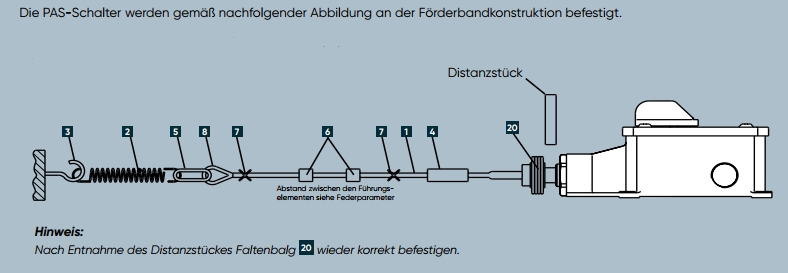

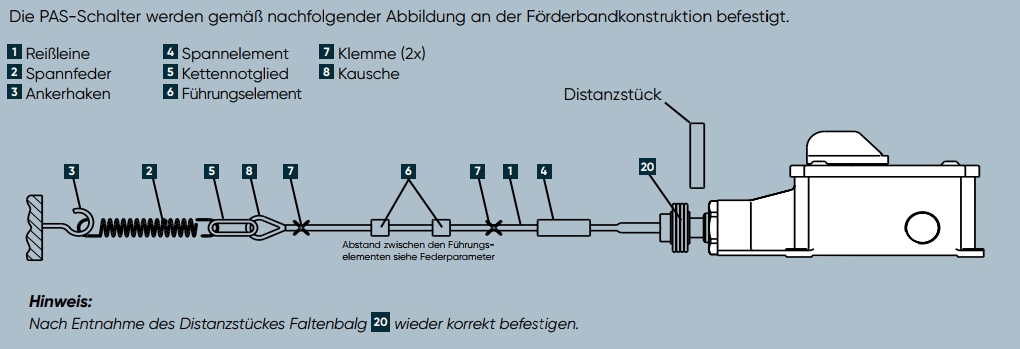

Montage PAS
1 Reissleine
2 Spannfeder
3 Ankerhaken
4 Spannelement
5 Kettennotglied
6 Führungselement
7 Klemme
8 Kausche










Anschluss


Klicken Sie auf das Bild für eine grössere Ansicht

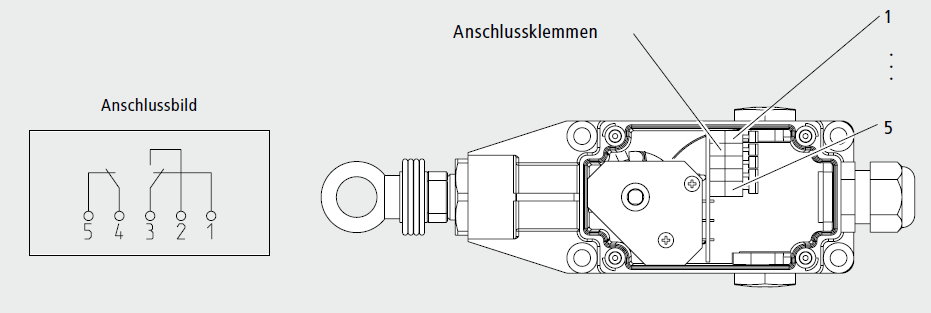

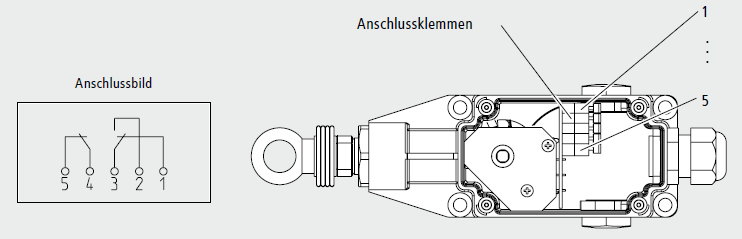

Anschluss PAS

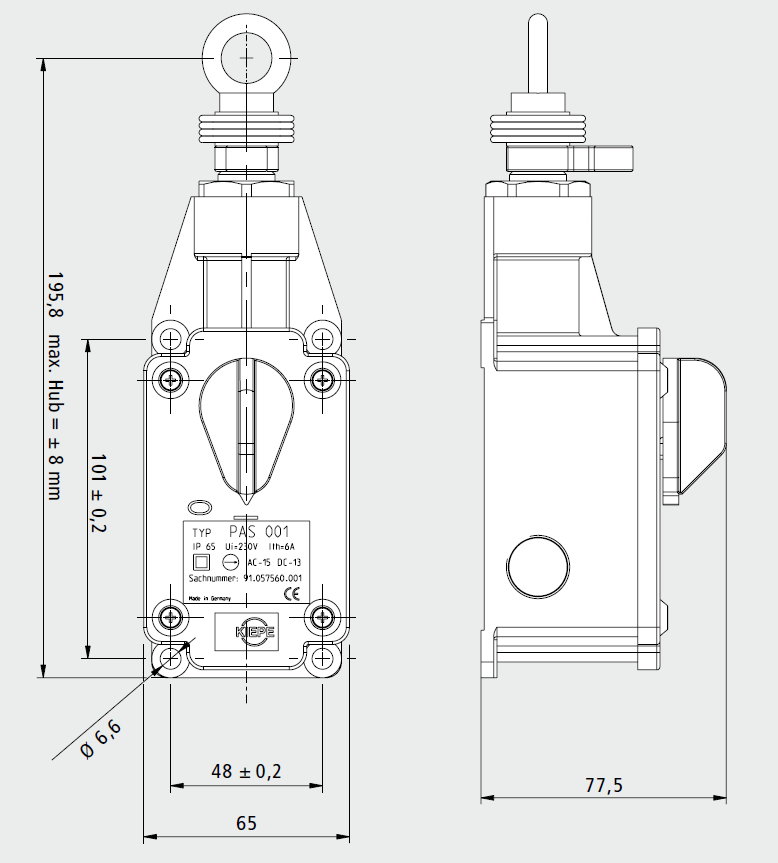

Massbild


Klicken Sie auf das Massbild für eine grössere Ansicht

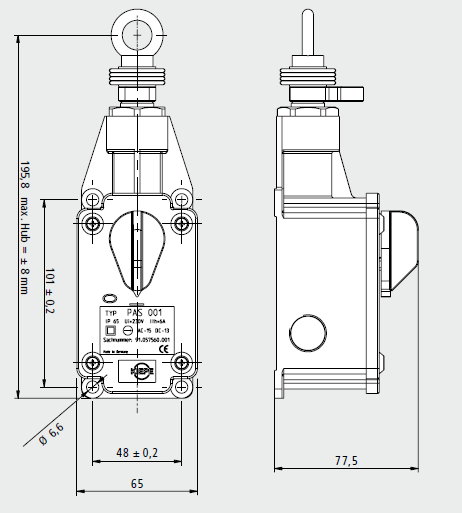

Massbild PAS
