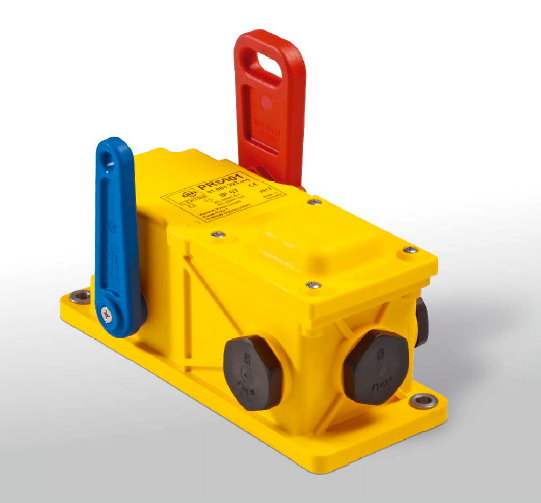

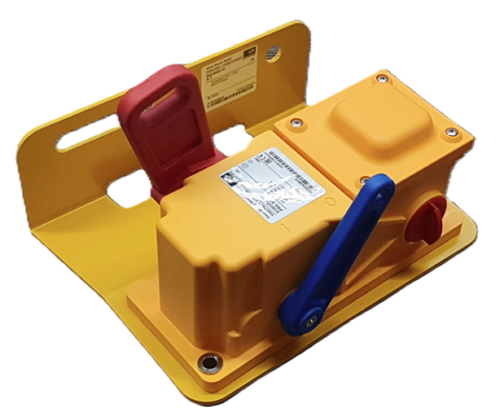

Seilzugnotschalter PRS





Beschrieb

Anwendung

Kiepe Seilzugnotschalter Typ PRS werden gemäss den Anforderungen der EN 620 sowie BGI 710 und in Übereinstimmung mit der DIN EN ISO 13850 als beidseitig zu betätigende Not-Halt-Geräte als ergänzende Schutzmassnahme an Gurtförderanlagen eingesetzt.

Die ausschliessliche Verwendung von glasfaserverstärktem Kunststoff und Edelstahl zielt insbesondere auf den Einsatz in aggressiver Umgebung, d.h. Kali- und Salzbetrieben, Seehäfen sowie Harnstoff-, Recycling- und Kompostieranlagen.

Mit dem funktional abgestimmten Reissleinensystem kann pro Schalter das Not-Halt-Signal über eine Strecke von bis zu 100 m ausgelöst werden.

Kiepe Seilzugnotschalter Typ PRS sind konform zur Maschinenrichtlinie 2006/42/EG und erfüllen die Schutzziele der Niederspannungsrichtlinie 2006/95/EG.

Sie dürfen nur in Steuerstromkreisen eingesetzt werden. Im PRS-glasfaserverstärkten Kunststoffgehäuse sind 2 Öffner- und ein Wechsler-Kontakt untergebracht. Die Versionen PRS 101/102 verwenden zusätzlich einen Schliesser für eine Signallampe. Unter Berücksichtigung der Sicherheitsdaten und Wartungsempfehlungen können die Seilzugnotschalter Typ PRS in Sicherheitskreisen gemäss DIN EN ISO 13849 bis Performance Level c (PLc) eingesetzt werden.


Funktion

Die Betätigung des Seilzugnotschalters erfolgt mittels Reissleine, die am roten Auslösehebel beidseitig angeschlossen wird. Die Schaltung erfolgt mittels einer Nockenwalze und wird durch eine Sprungfunktion unterstützt. Dabei werden die selbstreinigenden Kontakte gleichzeitig betätigt und es kann ein Kreuzvergleich der Kontakte von einer externen Steuerung durchgeführt werden. Das Not-Halt-Signal wird nach dem Ruhestromprinzip mit zwangsbetätigten Öffnern ausgeführt.

Nach dem Auslösen der Not-Halt-Funktion verriegelt die Schalteinrichtung in der Ausstellung „0“. Bei PRS 101 und PRS 102 leuchtet zusätzlich die Signallampe im Deckel. Durch Betätigung des Rückstellhebels in Schaltposition „1“ sind die Schaltkontakte wieder aktiv und die Förderbandanlage für das Wiedereinschalten vorbereitet. Die Signallampe erlischt. Die Rückstellung des Seilzugnotschalters darf kein Anlaufen der Förderanlage bewirken.





Technische Daten

Generell
BezeichnungSeilzugnotschalter Typ PRS - Not-Halt-Gerät mit Verrastfunktion
BetätigungsartBidirektional (zweiseitig wirkend), federunterstützt (Snap action)
Erfüllte VorschriftenDIN EN ISO 13850, DIN EN 60204-1, DIN EN 60947-5-5, DIN EN 60947-5-1, EN 620, BGI 710
Geeignet fürSteuerungen und Anlagen nach DIN EN 60204
Mechanik
GehäusePBT GF20 gelb, ähnlich RAL 1004 / Auslösehebel rot, ähnlich RAL 3000 / Rückstellhebel blau, ähnlich RAL 5010
Befestigung2 verstärkte Bohrungen für M6-Schrauben
EinbaulageHorizontal bis ca. 15° Neigungswinkel
Gesamte Reissleinenlängebis ca. 100 m
Betätigungskraft30 N ± 10 N
Gewicht0,5 kg
Elektrik
SchaltsystemPRS 001 2 zwangsbetätigte Öffner, 1 Wechsler / PRS 101/102 zusätzlich 1 Schliesser für Signallampe
LeitungseinführungGewindebohrungen 3x M25x1,5 mit je einer Verschlussschraube 1x PA-Kabelverschraubung beiliegend: Dichtbereich Ø 9 mm- Ø 17 mm
Gebrauchskategorie KontakteAC-15: 230 V 1,5 A / DC-13: 60 V 0,5 A / DC-13: 24 V 2 A
Anschlussleitungsquerschnitt1 mm² bis 2,5 mm²
Schutzleiteranschlusskein Anschluss Schutzklasse I
Bemessungsisolationsspannung Ui250 V
Bemessungsstossspannungsfestigkeit Uimp2,5 kV, Verschmutzungsgrad III
Thermischer Dauerstrom Ith6 A
Kontaktzuverlässigkeit> 1 Mio. Schaltspiele
Signallampe4x LED im Deckel
Spannung für Signallampe UbPRS 101: 230 V AC / PRS 102: 24 V DC
Stromaufnahme der Signallampeca. 20 mA
Umweltbedingungen gemäss DIN EN 60947-5-5
Zulässige Umgebungstemperatur-25 °C bis +70 °C
GehäuseschutzartIP 67 nach EN 60529
Sicherheitsdaten gemäss DIN EN ISO 13849 und EN 61062
SicherheitsfunktionenNot-Halt inkl.Verrastfunktion, manuelle Rückstellung
Einsetzbar gemäss DIN EN ISO 13849-1bis PLc (abhängig von der Kundenanwendung)
B10d-Lebensdauer10.000 Betätigungen





Bestellübersicht

Artikelnummer Bezeichnung Option Kontaktbestückung Temperaturbereich Shop
91.063 293.001 Seilzugnotschalter PRS 001 - 1 Wechsler, 2 Öffner -25°C... + 70°C
91.063 293.101 Seilzugnotschalter PRS 101 Eingbaute Signalleuchte LED 230VAC 1 Wechsler, 2 Öffner, 1 Schliesser -25°C... + 70°C
91.063 293.102 Seilzugnotschalter PRS 102 Eingbaute Signalleuchte LED 24VDC 1 Wechsler, 2 Öffner, 1 Schliesser -25°C... + 70°C


Passendes Zubehör wie Reissleinen, Spannfedern und Führungselemente finden Sie hier





Montage


Seilzugnotschalter vom Typ PRS werden mit je 2 M6 Schrauben auf der Unterkonstruktion in Einbaulage mittig zwischen den Ankerhaken 3 des Reissleinensystems (siehe Montageschema) befestigt. Der elektrische Anschluss erfolgt über die im Lieferumfang enthaltene Kabelverschraubung direkt an der Klemmleiste [X10] bis [X22] je Schaltertyp (siehe Anschlusszeichnung). Die Spannung für die Signallampe Ub kann bei der Gleichspannungsvariante PRS 102 ohne Berücksichtigung der Polarität angeschlossen werden. Die Reissleine 1 wird mit Spannfedern 2 zwischen den Ankeraken 3 gespannt und am Auslösehebel befestigt. Nach der Justage der Spannfedern 2 müssen Betätigungskraft und Betätigungsweg zum Auslösen des Schalters auf Übereinstimmung mit den vorgeschriebenen Anforderungen geprüft und eingehalten werden.


Klicken Sie auf das Bild für eine grössere Ansicht

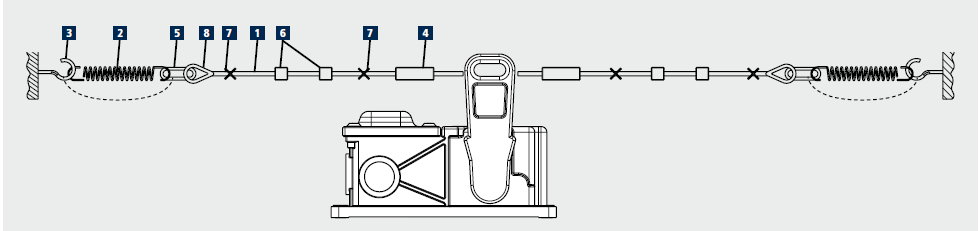

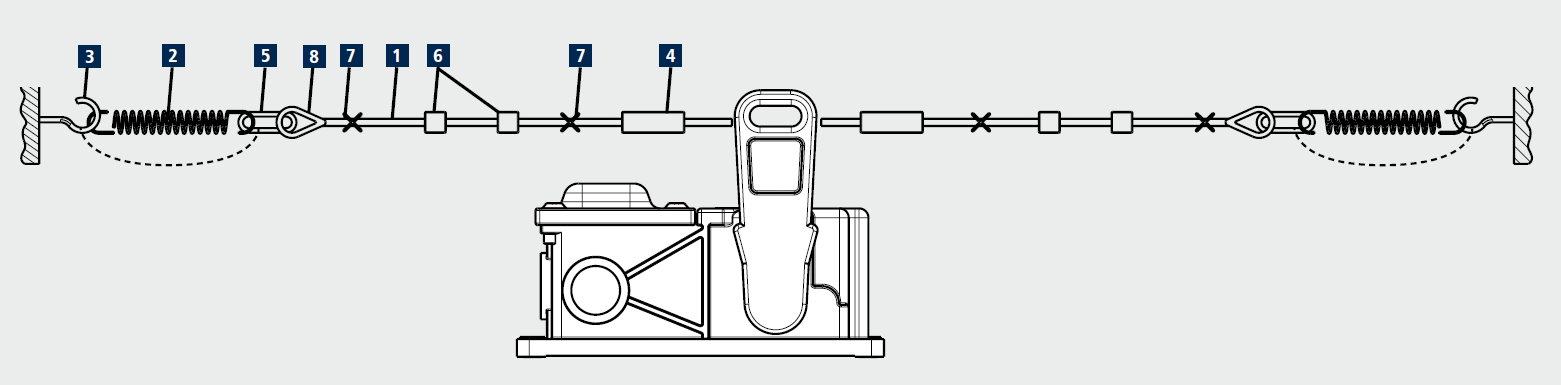

Montage PRS
1 Reissleine
2 Spannfeder
3 Ankerhaken
4 Spannelement
5 Kettennotglied
6 Führungselement
7 Klemme
8 Kausche










Anschluss


Klicken Sie auf das Bild für eine grössere Ansicht

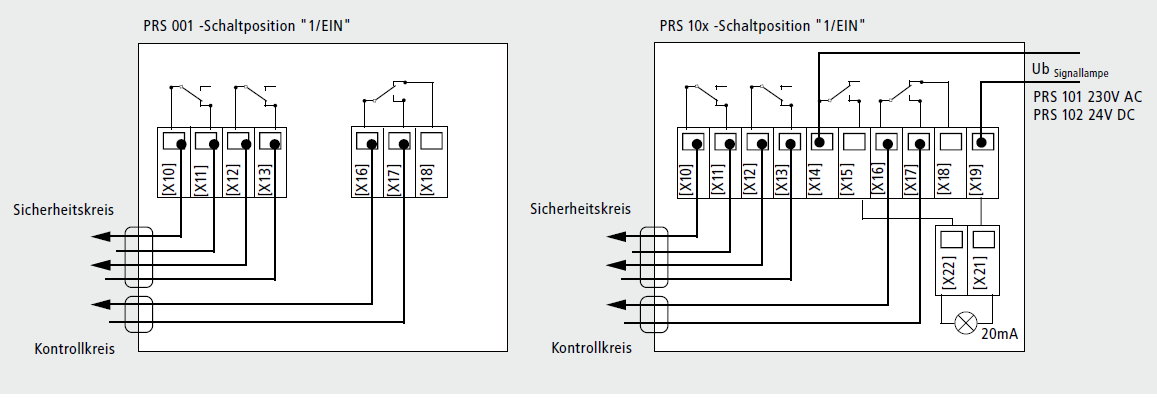

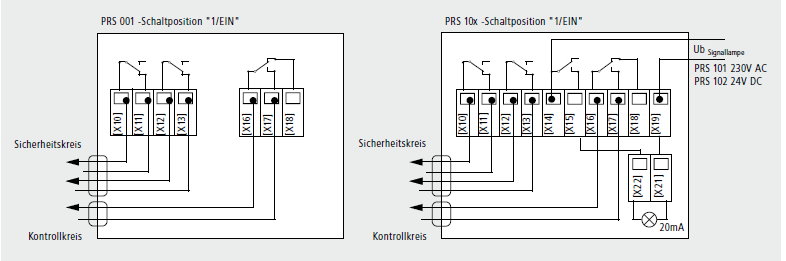

Anschluss PRS









Massbild


Klicken Sie auf das Massbild für eine grössere Ansicht

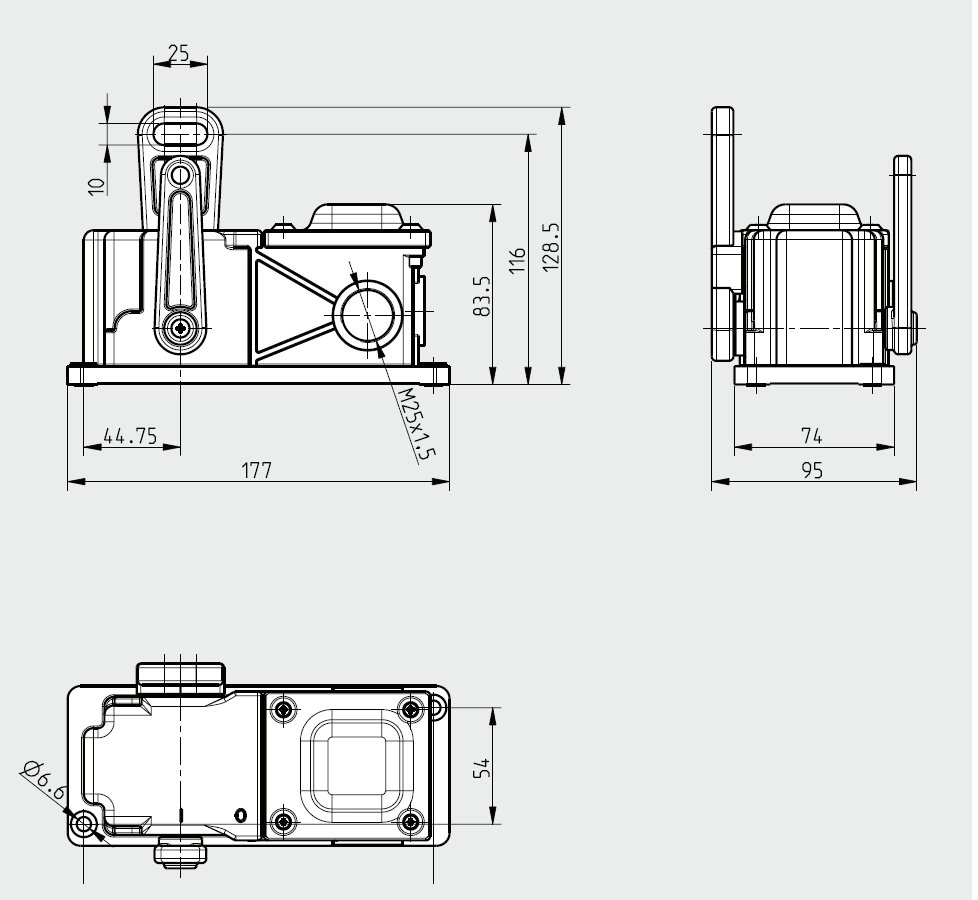

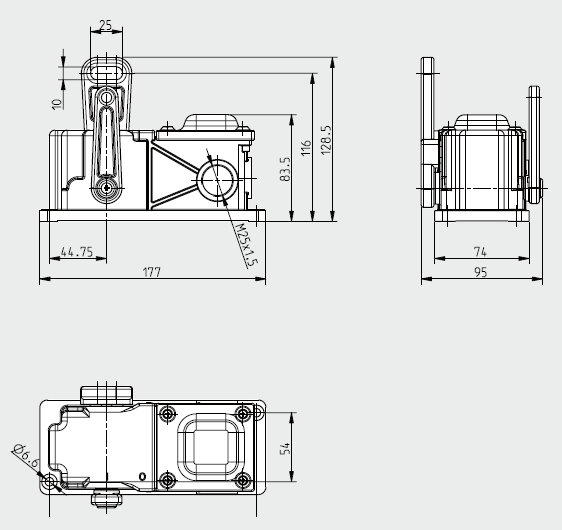

Massbild PRS
